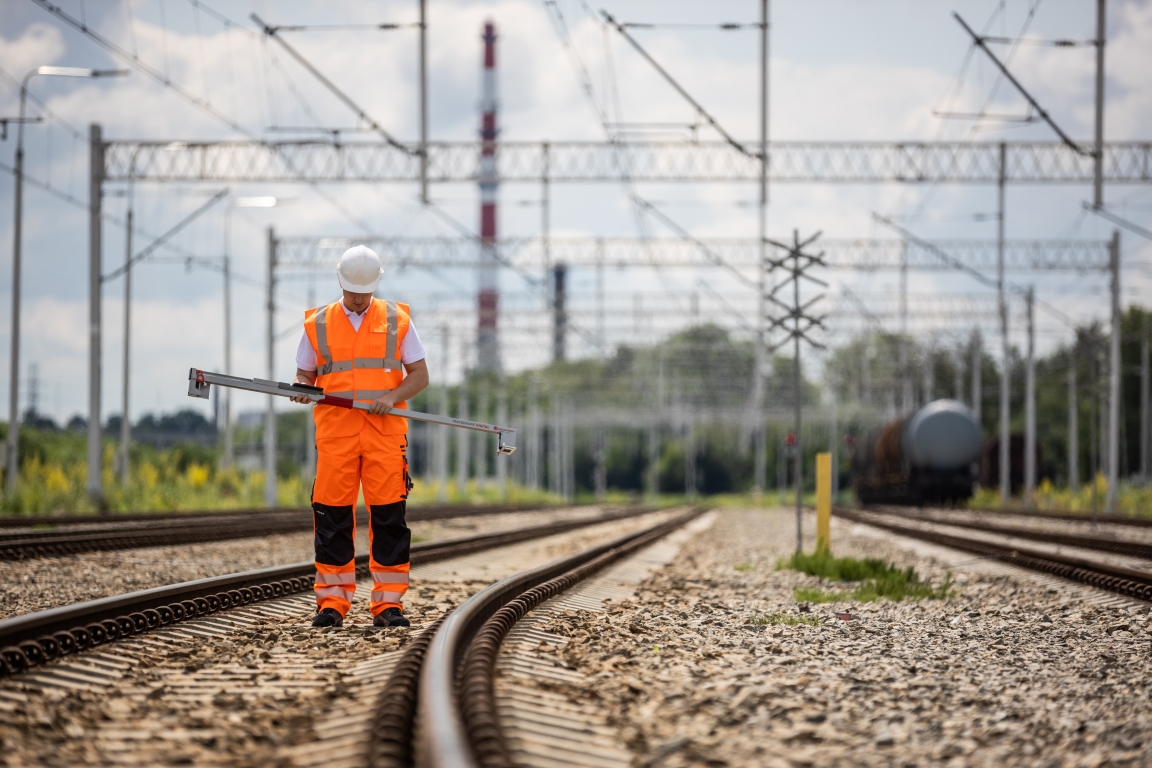

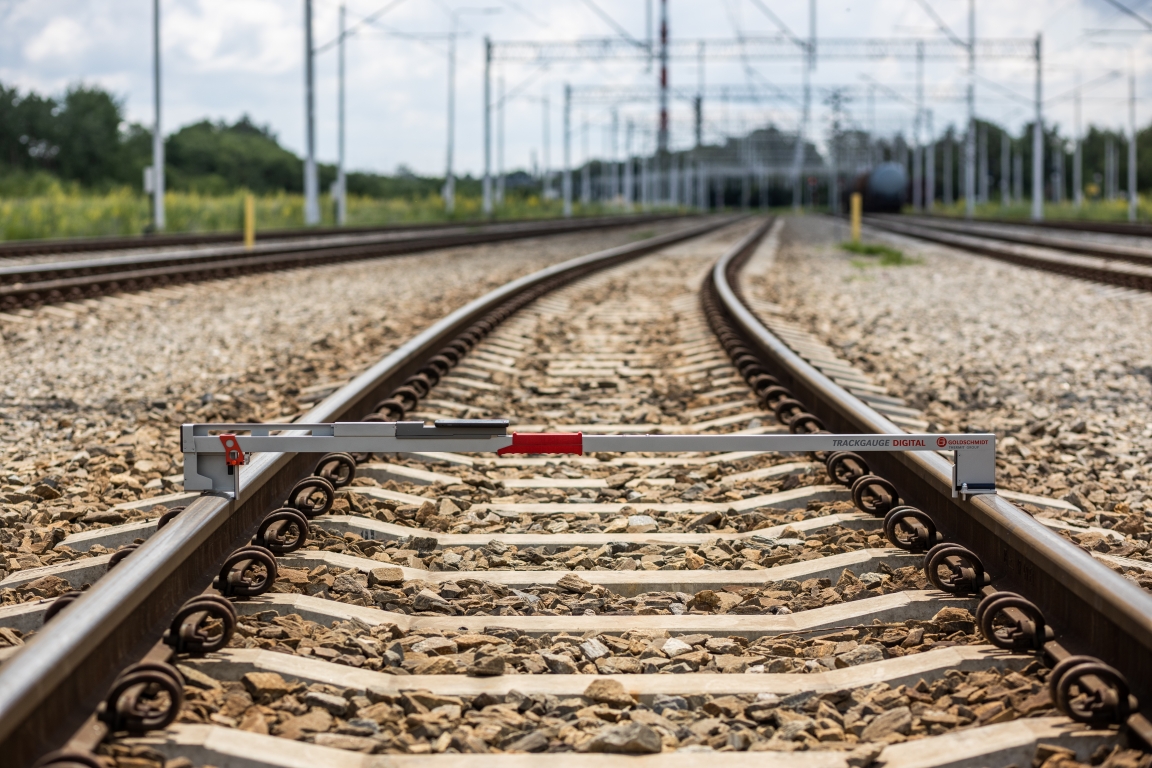

TRACKGAUGE DIGITAL

TRACKGAUGE DIGITAL

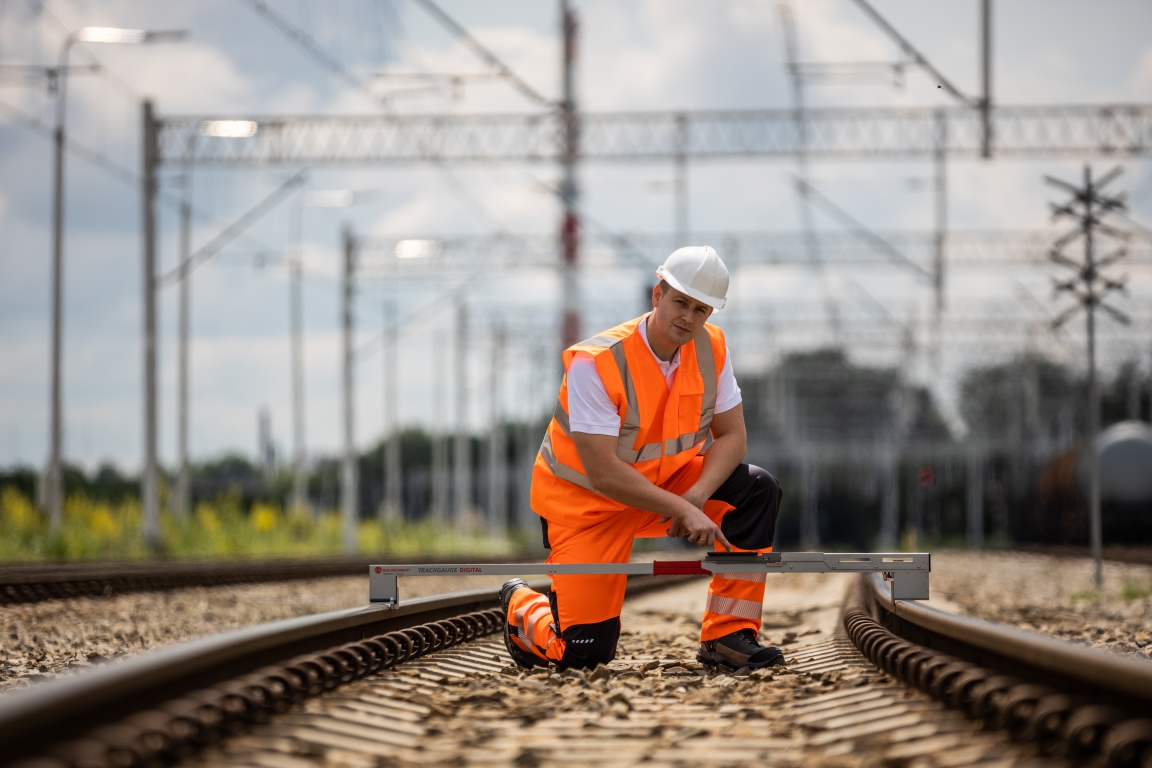

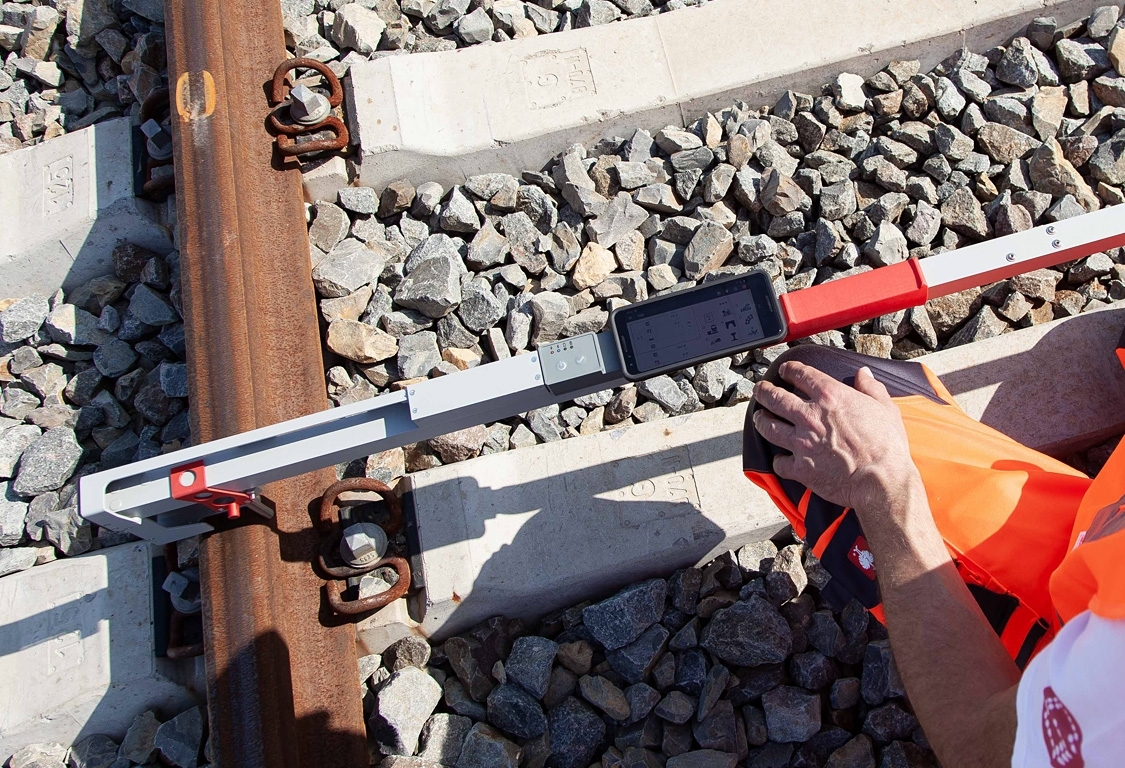

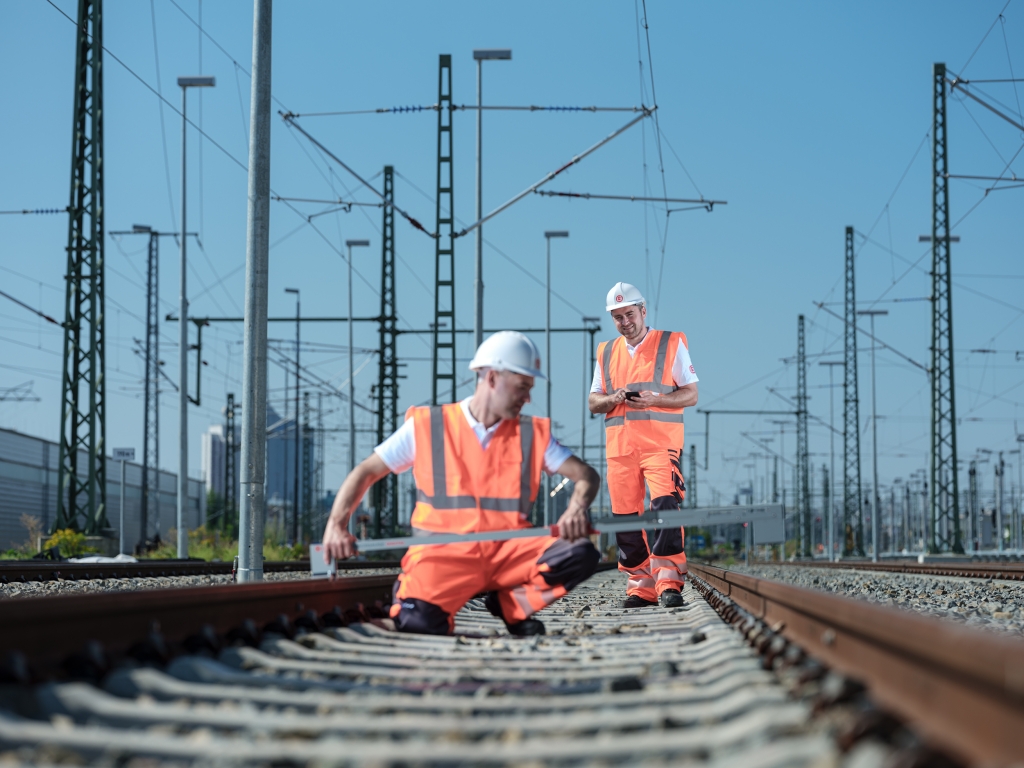

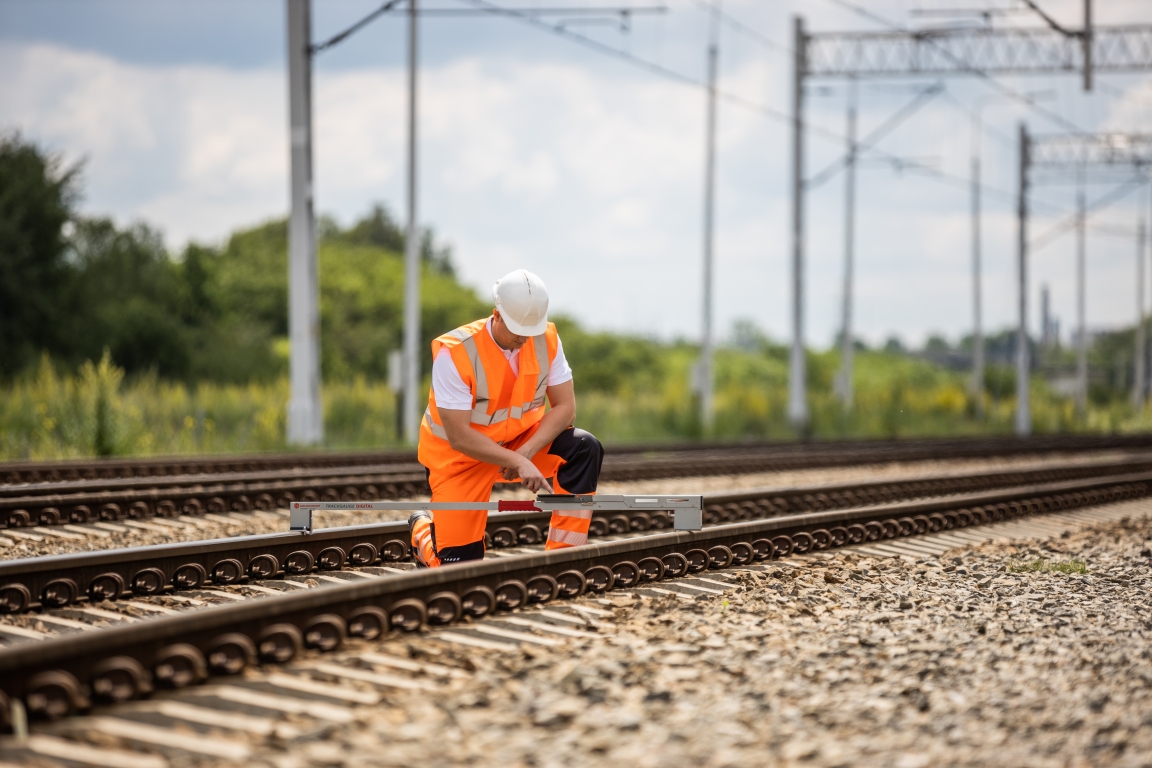

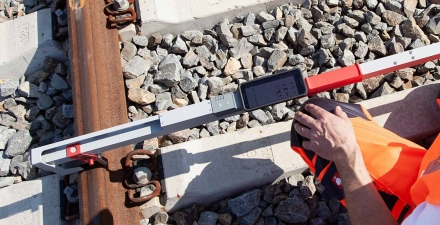

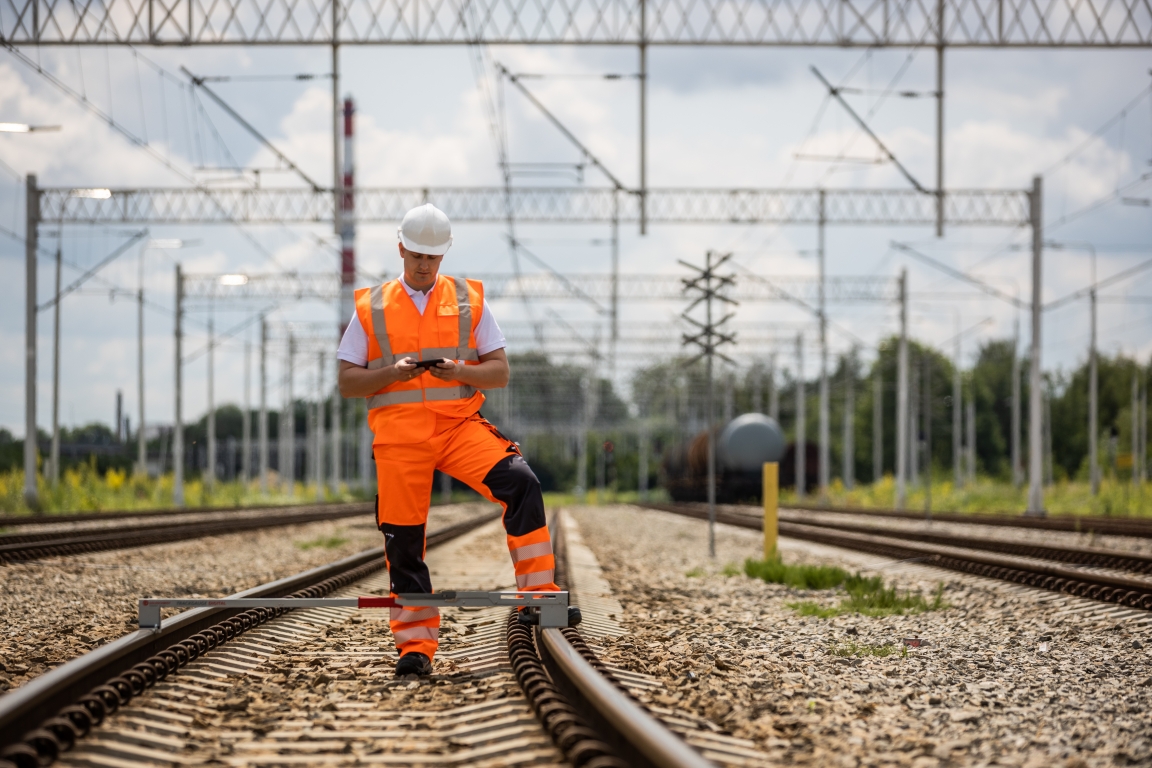

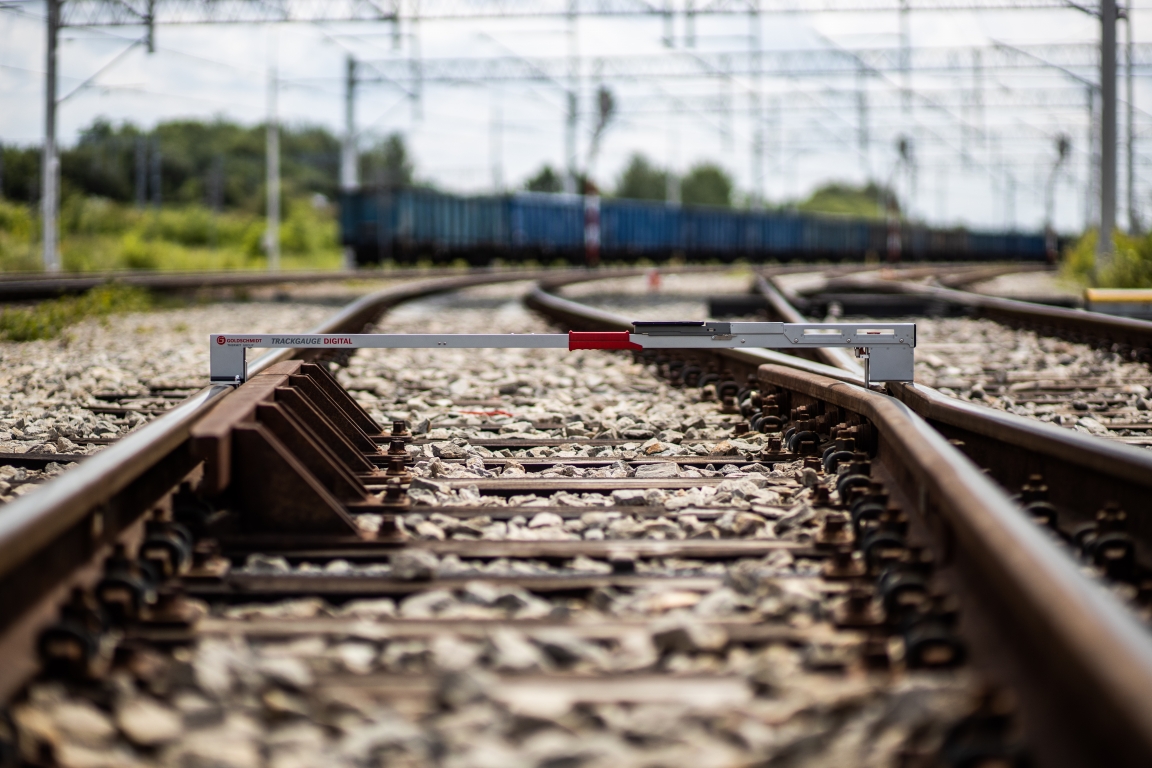

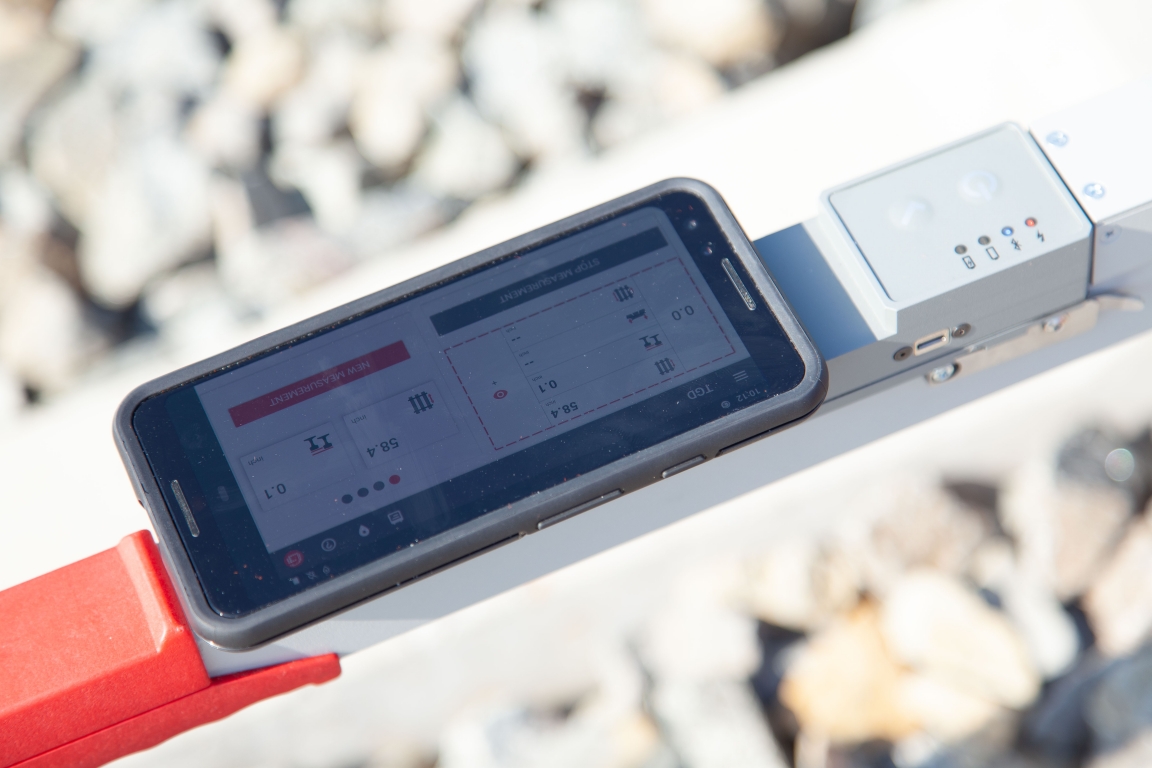

Toromierz cyfrowy Trackgauge Digital jest przeznaczony do pomiarów geometrii torów i rozjazdów. Wartości wszystkich parametrów są wyświetlane na ekranie telefonu komórkowego.

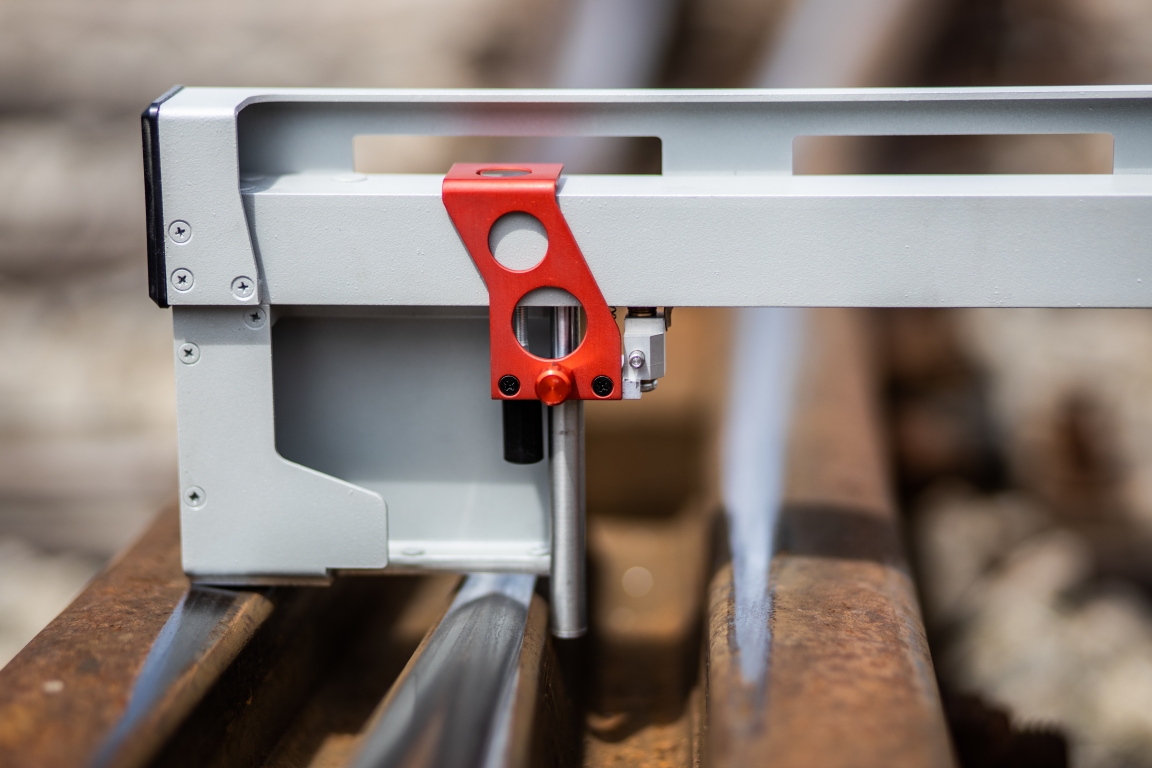

Urządzenie jest lekkie, niezawodne i łatwe w eksploatacji, gwarantującym wyjątkowo wysoką dokładność pomiarów. Toromierz ma układ kompensacji wpływu temperatury. Prosta i odporna na warunki torowe konstrukcja toromierza zapewnia jego długą żywotność i niezawodność.

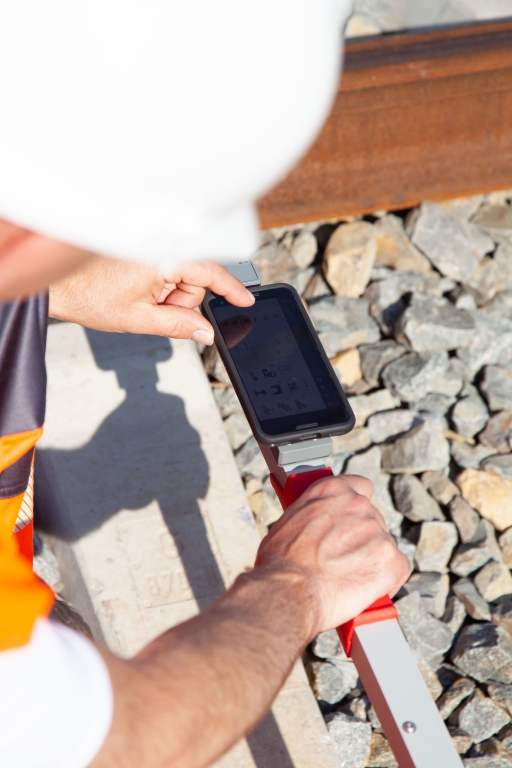

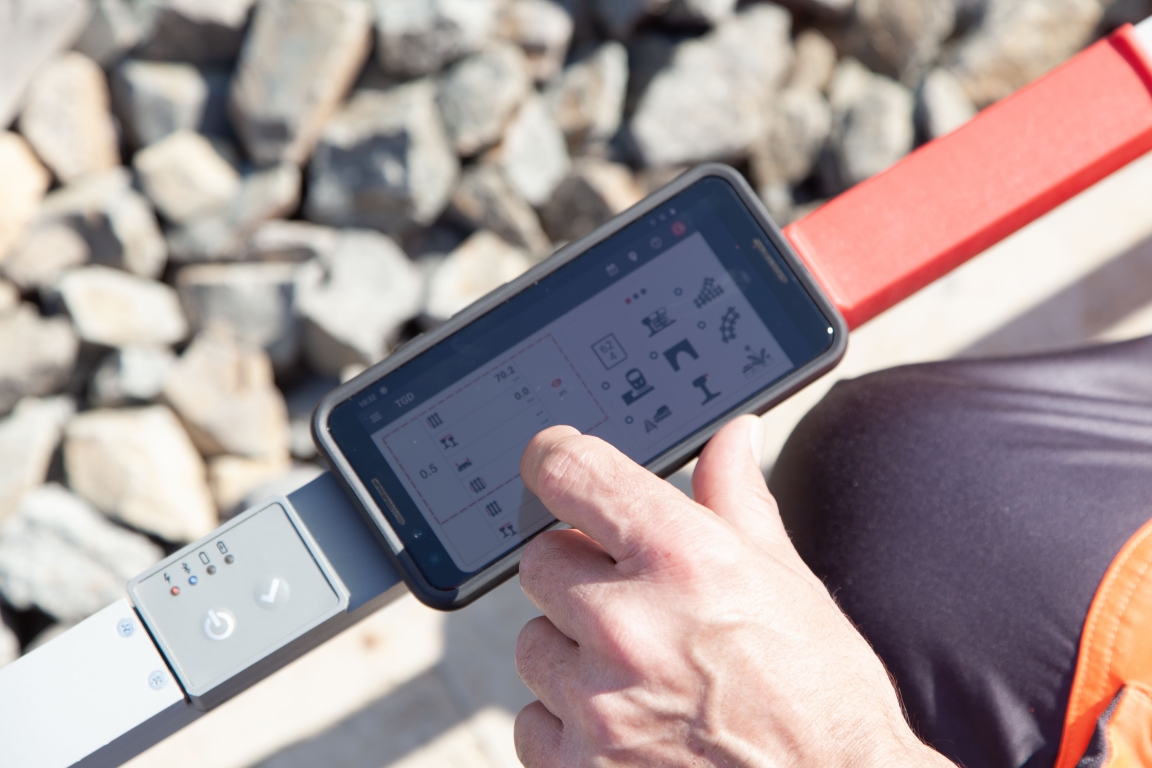

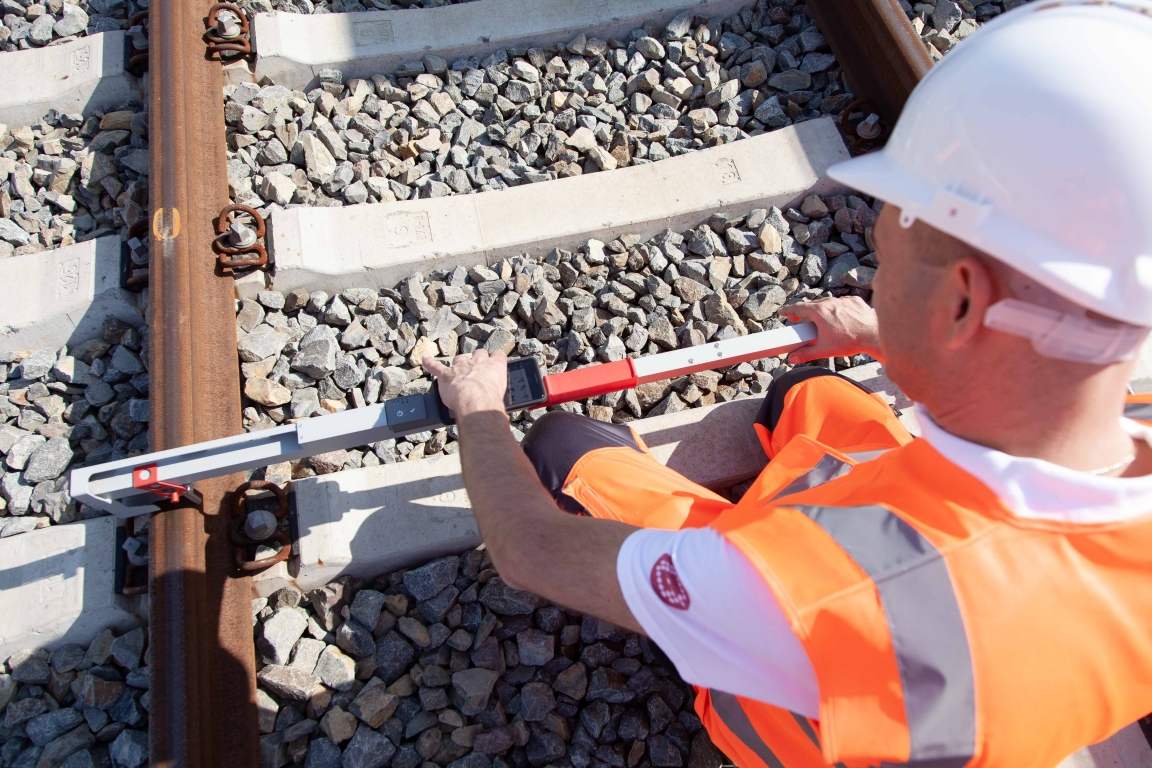

W czasie pomiarów aplikacja mobilna, pozwalając na wykonywanie pomiarów oraz wprowadzanie dodatkowych informacji diagnostycznych, w tym wyników kontroli wizualnej. Ponadto, w trybie rozjazdowym aplikacja podpowiada kolejność wykonywanych pomiarów w punktach charakterystycznych, zgodnie z przygotowanym wcześniej zestawem punktów pomiarowych.

Toromierz dostarczany jest z oprogramowaniem GeoTEC System na komputery PC umożliwiającym między innymi: pokazanie wyników w formie wykresów, porównywanie wyników, wydruk protokołów pomiarowych. Wyniki pomiarów można również uzyskać w postaci tabelarycznej, z zaznaczonymi lokalizacjami, w których wykryto wystąpienie usterek w torze. Dane pomiarowe można eksportować do formatów MS Word, MS Excel i PDF.

Ponadto moduł rozjazdowy oprogramowanie GeoTEC System pozwala na modyfikację i tworzenie nowych zestawów punktów charakterystycznych, w tym informacji o: mierzonych parametrach, wartościach nominalnych i dopuszczalnych tolerancjach, dla dowolnych typów rozjazdów.




Zrzut ekranu oprogramowania PC do analizy i prezentacji wyników pomiarów dostarczanego wraz z toromierzem

Dane Techniczne

Mierzone parametry Szerokość toru oraz przechyłka
Masa 2.6 kg
Krok pomiarowy 0,5 m; 1,0 m; 5,0 m and 10,0 m
Wymiary (D x S x W) 1 660 x 250 x 115 mm
Dari® Urządzenie przystosowane do obsługi Dari®
Zakresy Szerokość toru: od –25 do +55 mm
Przechyłka: ±225 mm
Rowek prawy i lewy: 22 do +200 mm
Dokładność Szerokość toru: ±0,3 mm
Przechyłka: ±0,5 mm
Rowek prawy i lewy: ±0,4 mm
Parametry wyliczane Wichrowatości toru
Pojemność pamięci 8 000 plików pomiarowych
Warunki pracy Temperatura -20 ÷ 45°C
Wilgotność 15 ÷ 85%, bez kondensacji
Odporny na deszcz i mróz
Funkcjonalność Łatwy w użyciu, raporty w formacie PDF dostępne natychmiast po zakończeniu pomiaru
Niezawodny pomiar i przesyłanie danych pomiarowych
Wiarygodne i dokładne dane pomiarowe niezależnie od temperatury otoczenia
Ergonomiczna obsługa
Urządzenie dostępne jest dla każdej szerokości nominalnej toru
Zakres dostawy Urządzenie Trackgauge Digital
Nieodpłatna licencja na Trackgauge Digital App z Google Play
Nieodpłatna licencja na pakiet Dari®
Ładowarka
GeoTEC - oprogramowanie na PC, 1 licencja
