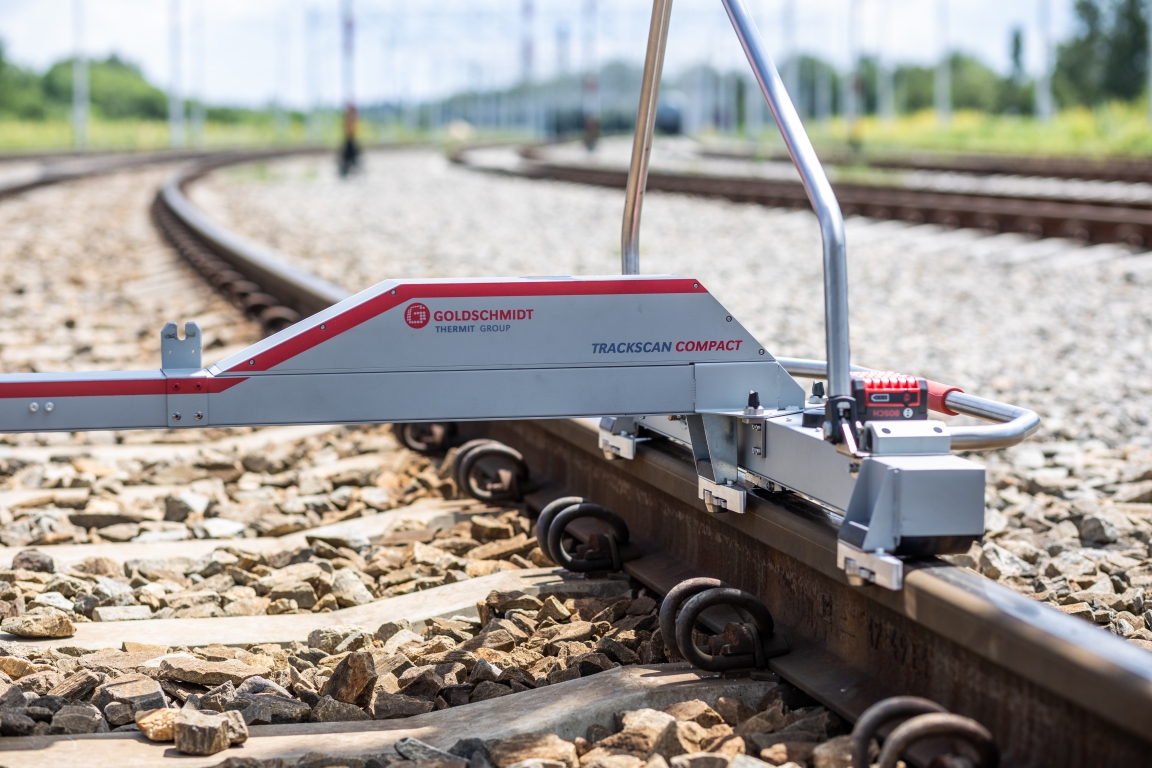

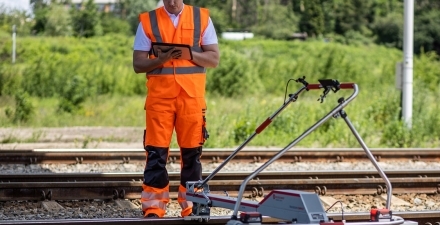

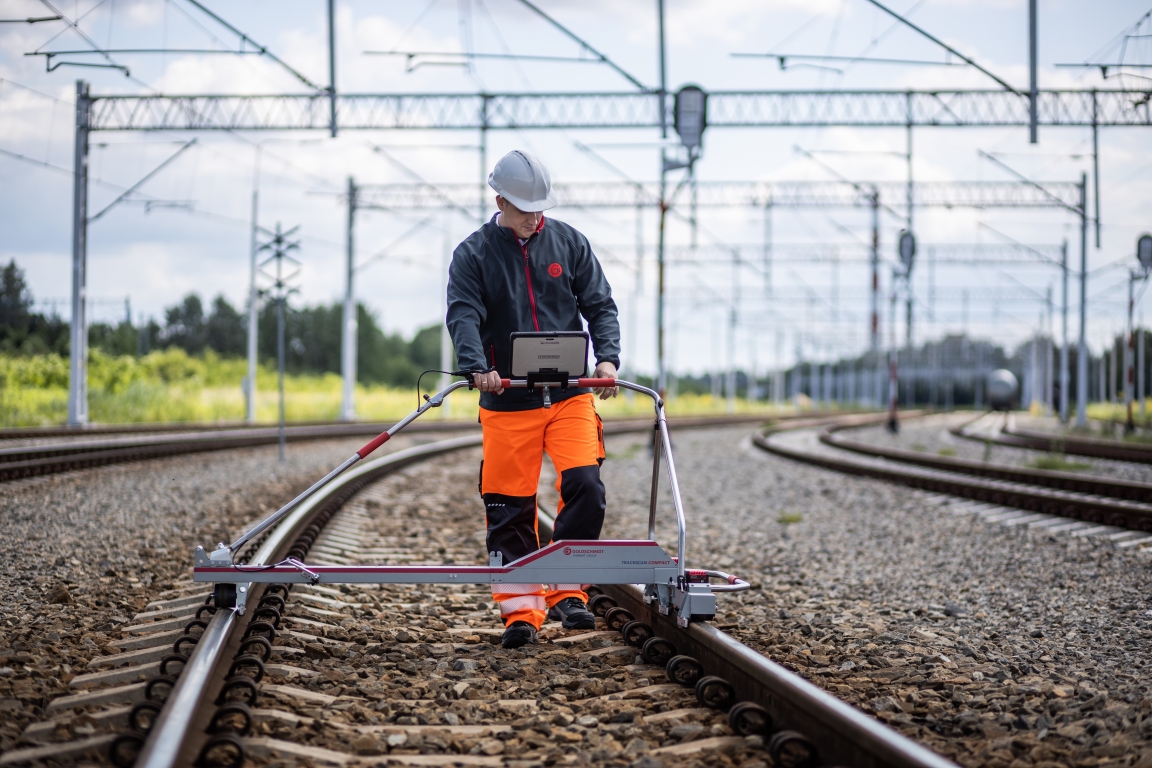

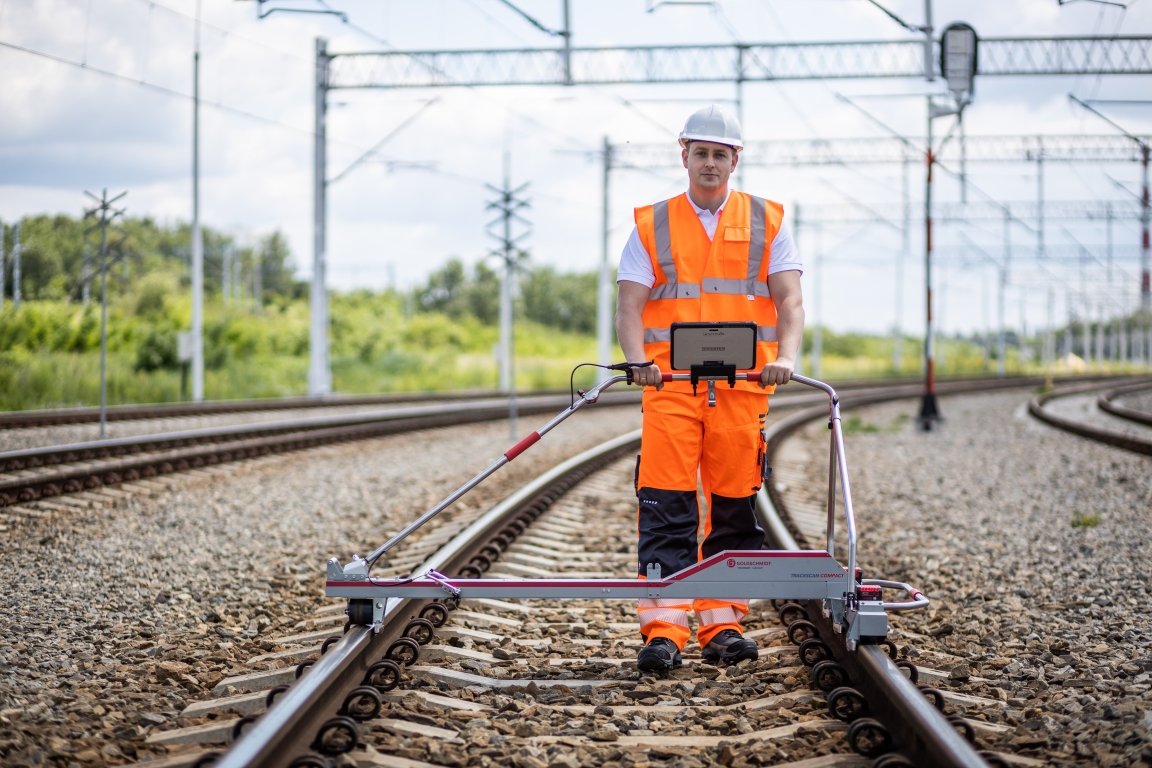

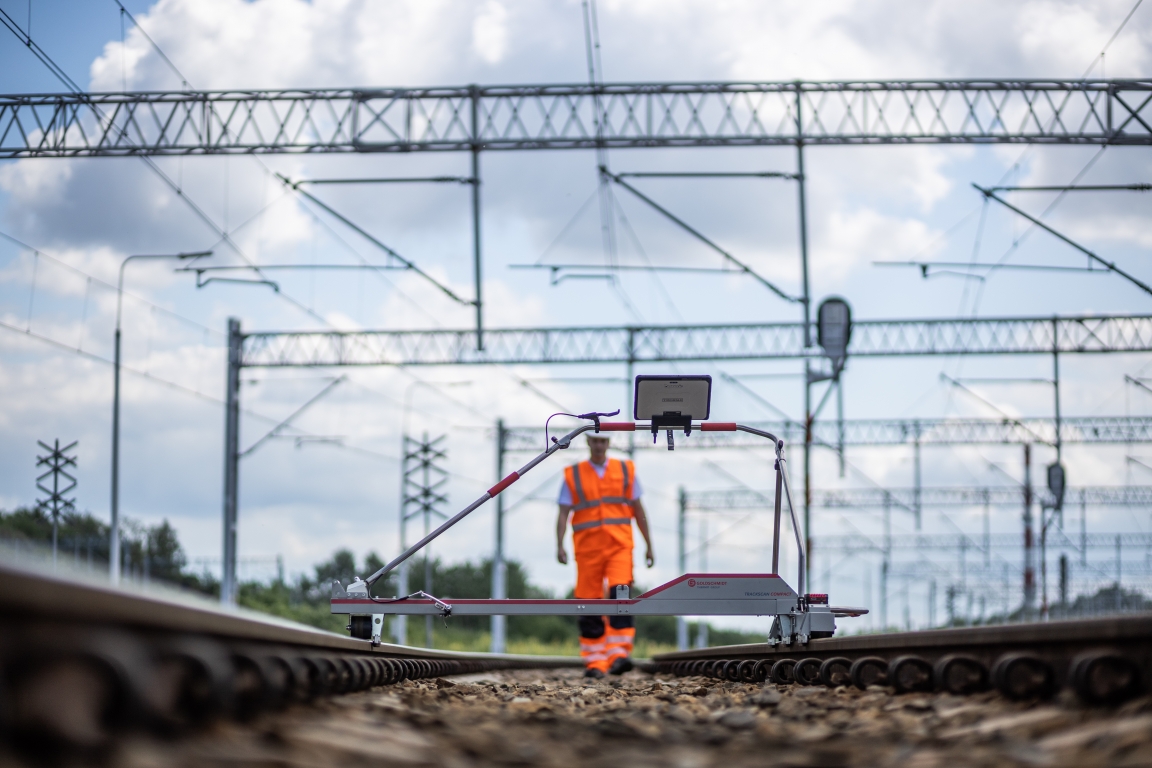

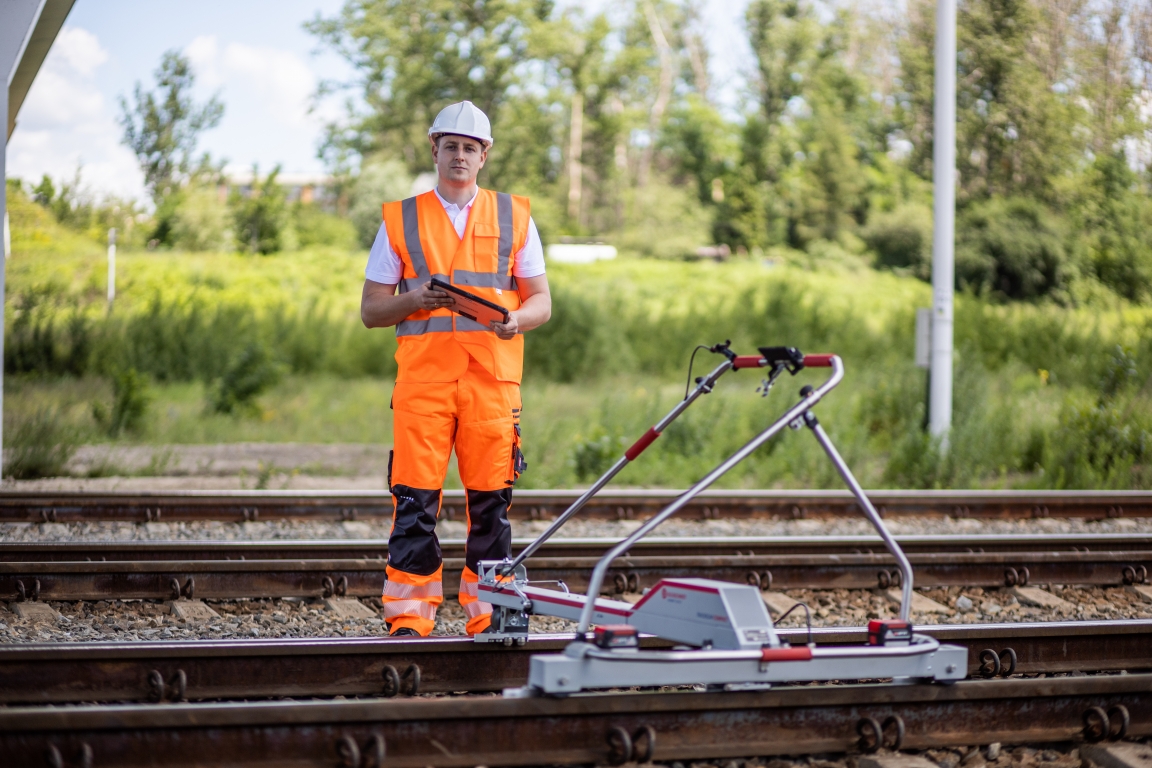

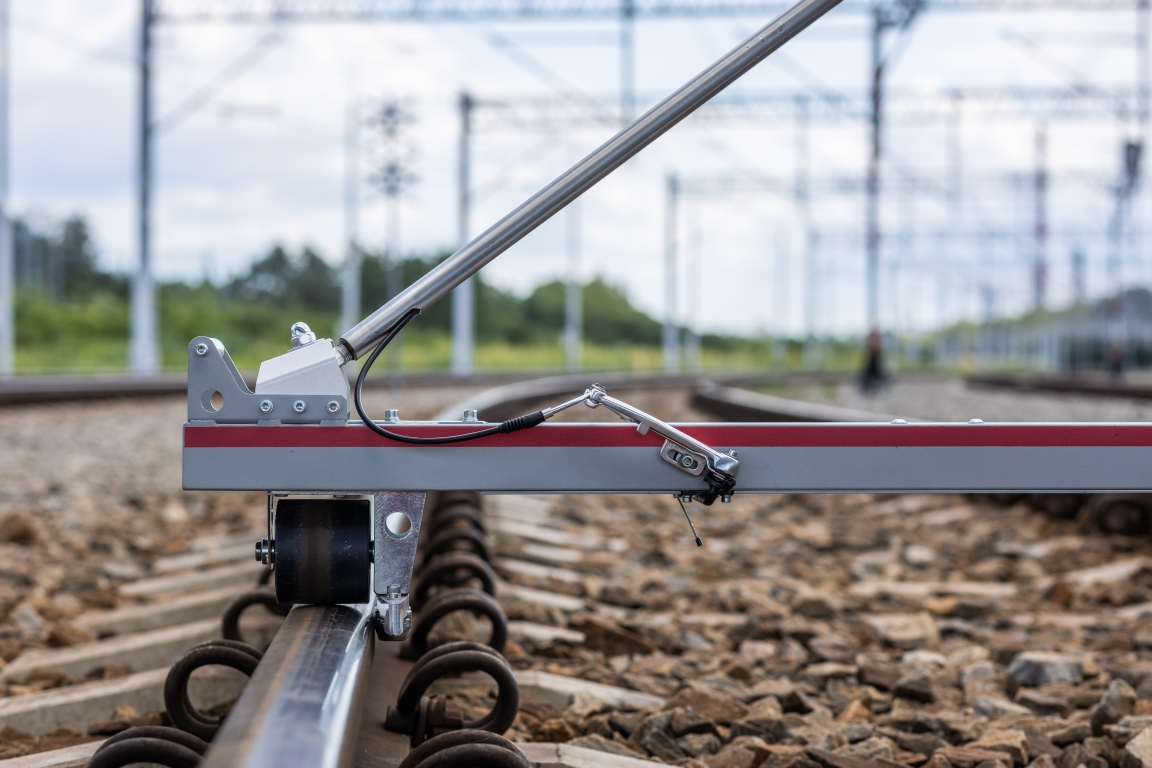

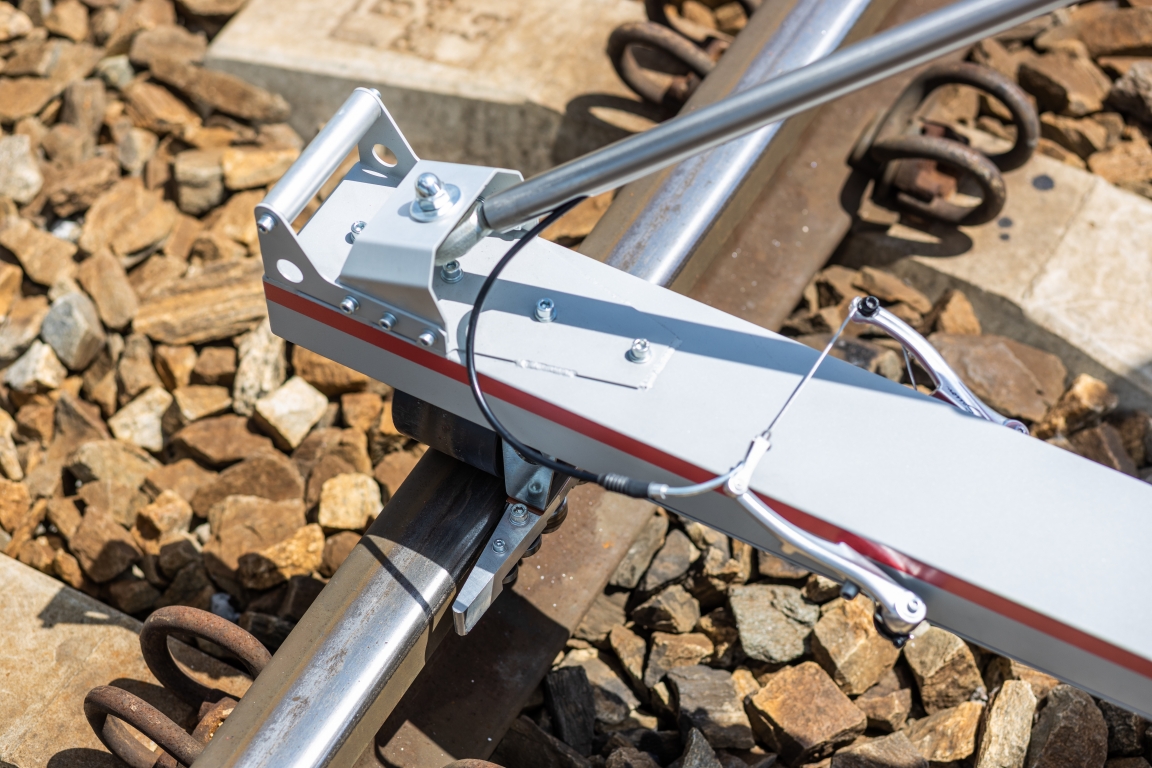

TRACKSCAN COMPACT

TRACKSCAN COMPACT

CIĄGŁY POMIAR GEOMETRII TORU ZA POMOCĄ ŁATWEGO W OBSŁUDZE WÓZKA

Trackscan Compact przeznaczony jest do pomiarów geometrii torów w sposób ciągły. Obsługiwany jest za pomocą tabletu z systemem Android™, na którym można bezpośrednio odczytać wyniki pomiarów oraz raporty. Oprogramowanie Dari® dostarczane z toromierzem pozwala na dokładna analizę wyników pomiarów oraz wygenerowanie raportów pomiarowych.

Wyniki pomiaru: szerokości, przechyłki, nierówności poziomych i pionowych, drogi oraz pozycji GPS zapisywane są w czasie rzeczywistym w pamięci tabletu odpowiedzialnego za kontrolę nad urządzeniem. Toromierz ma szereg zalet użytkowych. Jego niska masa (około 25,6 kg) pozwala na szybkie usunięcie go z toru dla przepuszczenia pociągu, a następnie bezzwłoczne wznowienie pomiaru bez potrzeby kalibracji.

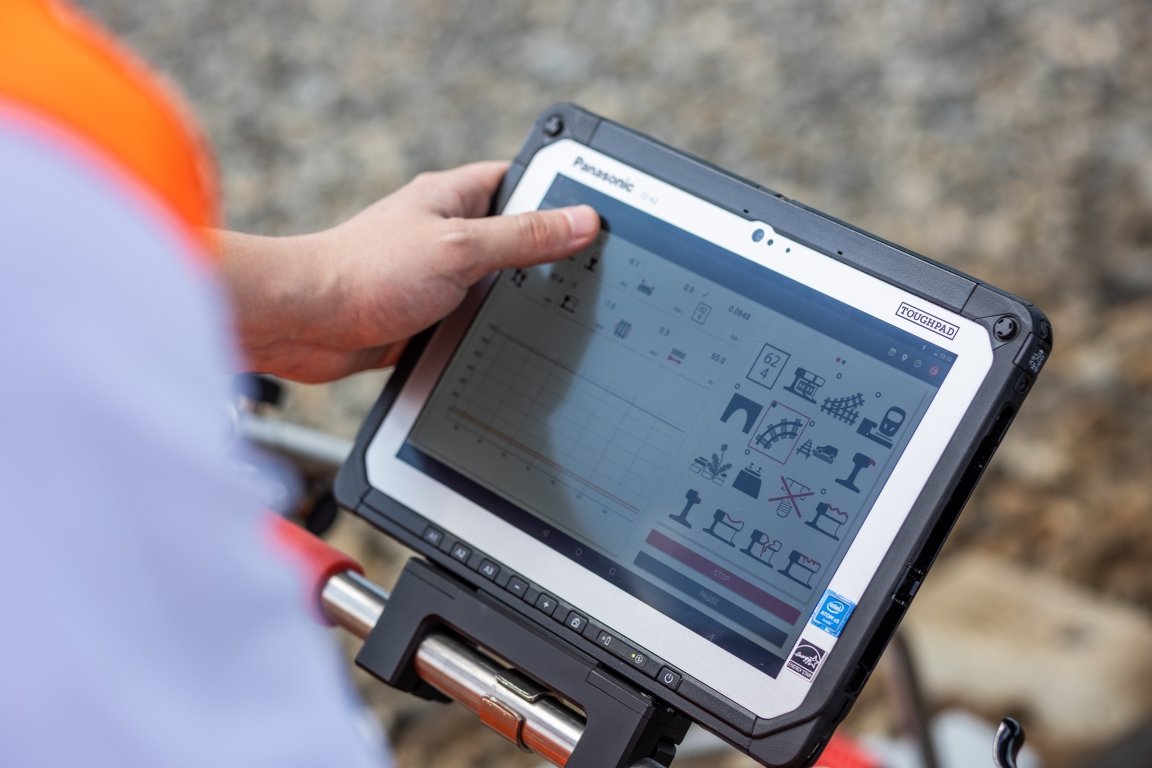

Toromierz sterowany jest poprzez aplikację mobilną na tablecie (Android - Tablet 10" odporny na wodę i zapylenie IP65). Wyniki pomiarów i informacje o przekroczeniach wartości dopuszczalnych są dobrze widoczne nawet w nocy. Specjalny panel związany z dodawaniem usterek pozwalają na łatwe rejestrowanie stwierdzonych uszkodzeń, np.: pękniętych spoin lub szyn, konieczność wymiany podkładu, czy brak śrub, z możliwością wprowadzania notatek do każdego zarejestrowanego zdarzenia.

Zrzut ekranu oprogramowania PC do analizy i prezentacji wyników pomiarów dostarczanego wraz z toromierzem


Toromierz TSC jest dostarczany z oprogramowaniem Dari® na komputery PC umożliwiającym między innymi: pokazanie wyników w formie wykresów, porównywanie wyników, wydruk protokołów pomiarowych, jak i wyliczanie szeregu typowych wskaźników jakości toru. Wyniki pomiarów można również uzyskać w postaci tabelarycznej, z zaznaczonymi lokalizacjami, w których wykryto wystąpienie usterek w torze. Dane pomiarowe można eksportować do formatów MS Word, MS Excel i PDF.


Zakres dostawy:

  • Trackscan Compact z tabletem 10”
  • 2 Komplety akumulatorów i ładowarka
  • Ładowarka do tabletu
  • Opcjonalnie: pokrowiec, skrzynia transportowa
  • Bezpłatna aplikacja Trackscan Compact na urządzenie mobilne w sklepie Google Play
  • Oprogramowanie Dari®, 1 licencja

Korzyści:

  • Toromierz rejestruje trasę pomiaru korzystając z wbudowanego odbiornika GPS
  • Raporty w formacie PDF dostępne natychmiast po zakończeniu pomiaru
  • Możliwość szybkiego zdejmowania z toru bez przerywania sesji pomiarowej
  • Wymienne baterie, pozwalające na pracę bez ograniczeń czasowych
  • Możliwość rejestracji wyników kontroli wizualnej toru
  • Wyniki pomiaru niezależne od warunków środowiskowych
  • Standardowa szerokość toru to 1435 mm, toromierz dostępny jest również dla innych szerokości toru
  • Dedykowane oprogramowanie DARI, eksport danych zmierzonej geometrii toru do dokumentów MS Excel, MS Word, a także w formatach PDF, DXF, CSV

Dane Techniczne

Mierzone parametry Szerokość toru, przechyłka, nierówności pionowe , nierówności poziome
Szerokość toru Dokładność:: ±0,5 mm
Zakres pomiarowy: -15 ... +50 mm
Przechyłka Dokładność:: ±1,5 mm
Zakres pomiarowy: ±200 mm
Nierówności poziome Dokładność:: ±0,2 mm / 1 m
Zakres pomiarowy: ±5 mm
Nierówności pionowe Dokładność:: ±0,2 mm / 1 m
Zakres pomiarowy: ±2 mm
Wichrowatość (wyliczone) Dokładność:: ±3 mm
Gradient (wyliczone) Dokładność:: ±1 mm
Krok pomiarowy 0,25 m
Rodzaje szyn Kolejowa lub rowkowa
Wymiary (D x W x S) dla toru 1435 mm 1050 x 870 x 1850 mm
Masa (wersja standard dla toru 1435 mm 26 kg
Pojemność pamięci 3000 km
Czas pracy Do 4 h
Rozdzielczość 0,1 mm
Warunki pracy Temperatura: -20 … +45 ºC
Wilgotność: 15 … 85 %, bez kondensacji
