Przyrząd do pomiaru odległości wewnętrznych płaszczyzn kół zestawów kołowych: A-Z

Przyrząd do pomiaru odległości wewnętrznych płaszczyzn kół zestawów kołowych: A-Z

POMIAR ODLEGŁOŚCI AZ I AZ’ W ZESTAWACH KOŁOWYCH

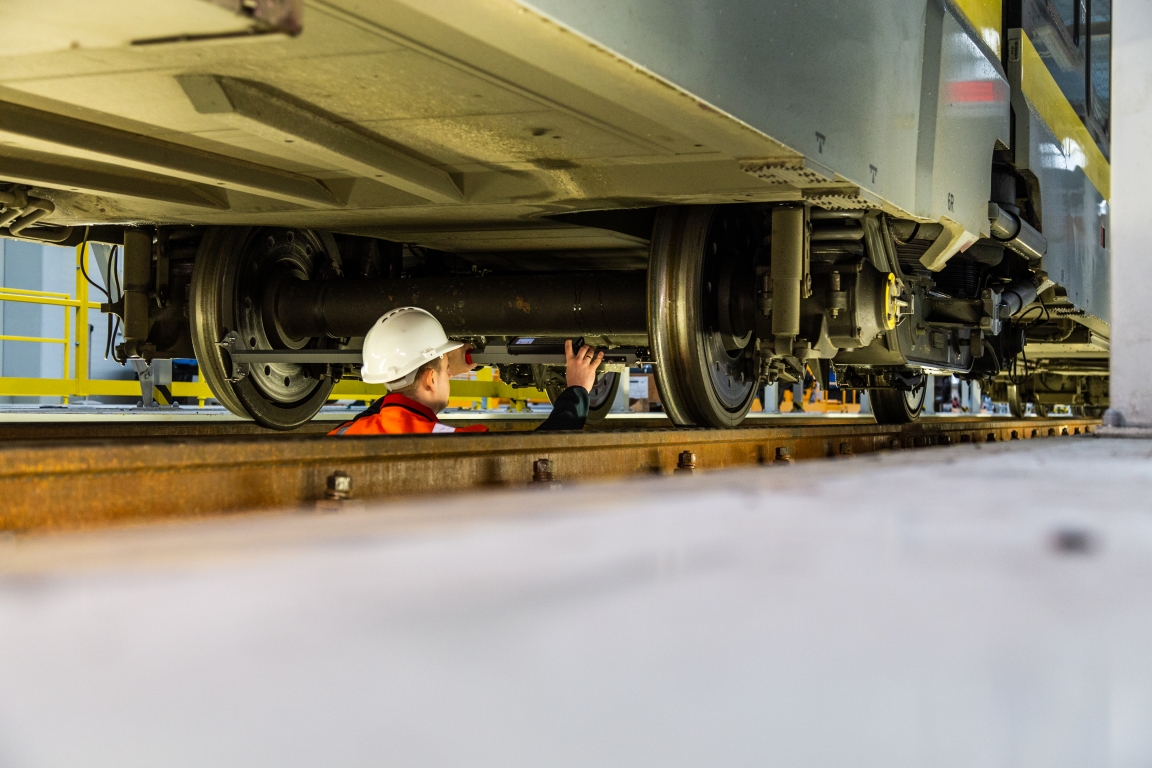

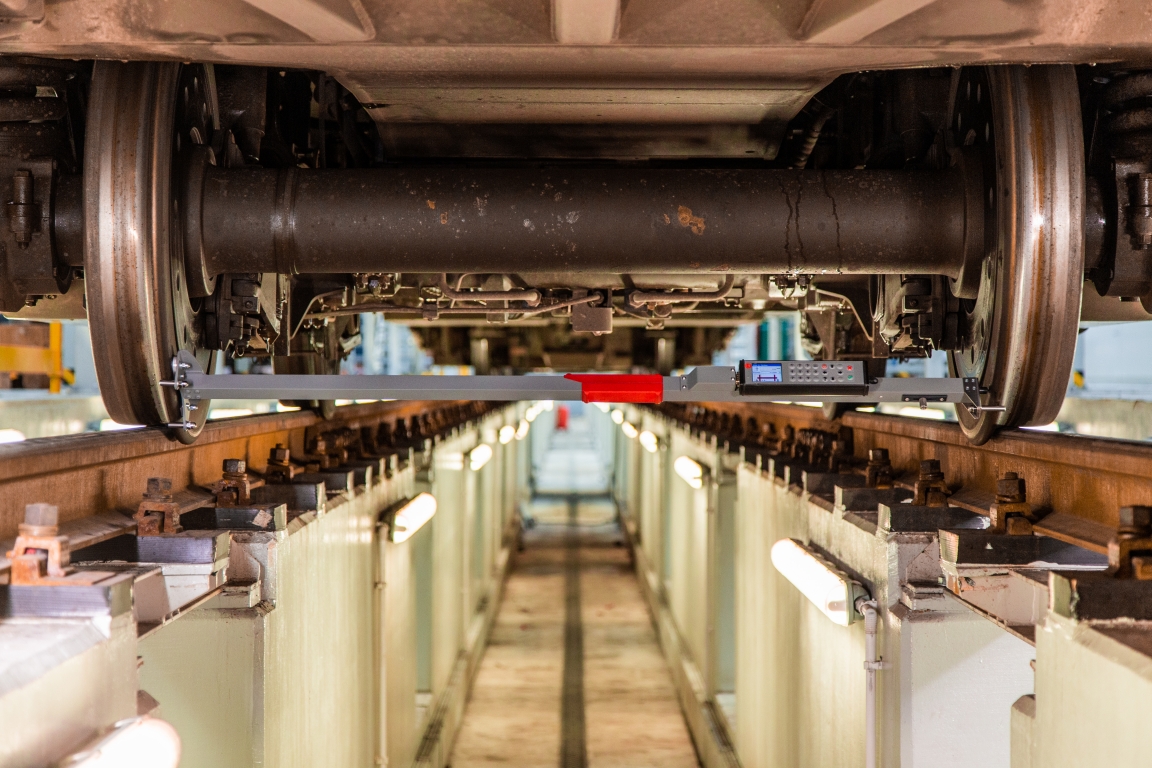

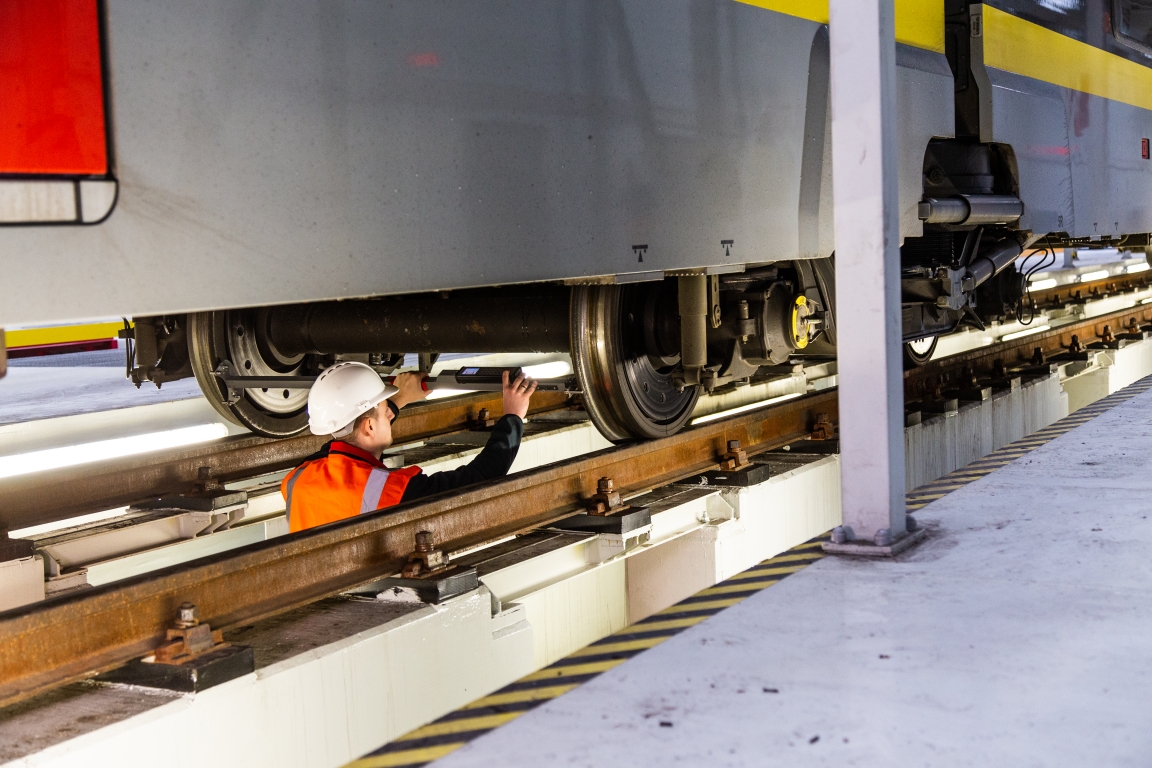

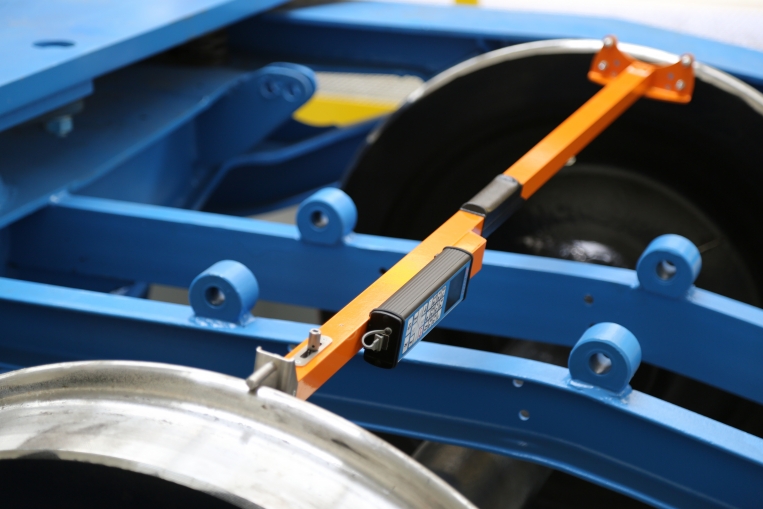

Przyrząd przeznaczony jest do pomiaru odległości płaszczyzn wewnętrznych kół. Operator może określać wartości dopuszczalne parametrów zgodnie z wymaganiami. Pomiary można prowadzić bez wywiązywania zestawów – bezpośrednio na pojeździe.

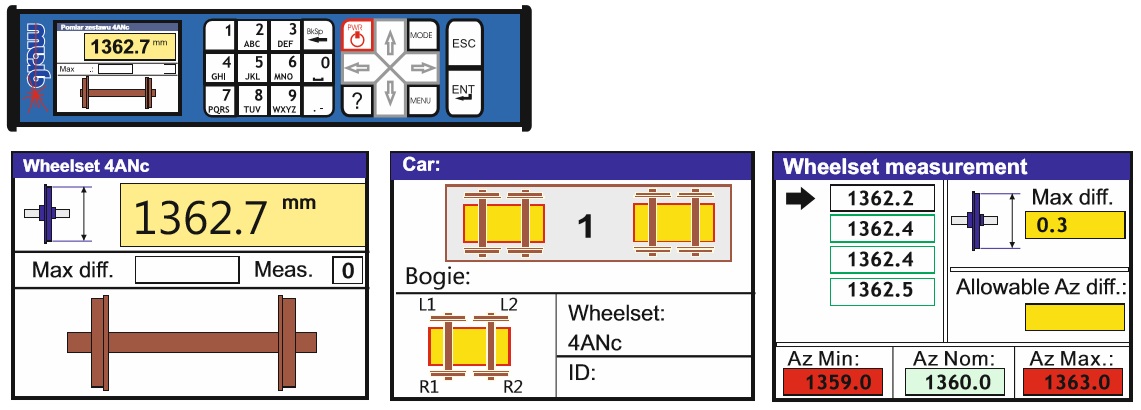

Przyrząd jest wyposażony w typowy dla innych przyrządów produkowanych przez GRAW pulpit z kolorowym, podświetlanym wyświetlaczem i wygodną klawiaturą. Wyniki pomiarów i informacje o przekroczeniach wartości dopuszczalnych są dobrze widoczne nawet w nieoświetlonym kanale.

Pulpit urządzenia można odłączyć , co ułatwia przeglądanie wyników po zakończeniu pomiarów. Przenoszenie danych pomiarowych na PC odbywa się przy pomocy USB Pendrive.





Przyrząd jest dostarczany z oprogramowaniem na komputery PC umożliwiającym: archiwizację wyników pomiarów, porównywanie wyników, a także pozwalającym na wydruk protokołów pomiarowych. Dane pomiarowe można eksportować do formatów MS Word, MS Excel i PDF.

Zakres dostawy:

  • Przyrząd AZ
  • Ładowarka
  • Skrzynka transportowa
  • Oprogramowanie na PC, jedna licencja
Korzyści:
  • Urządzenie dostępność dla wszystkich wymiarów zestawów kołowych
  • Ocena wyników pomiaru dla zestawów, wózków i całych wagonów
  • Wyniki pomiaru niezależne od warunków środowiskowych
  • Wyświetlacz czytelny nawet przy bezpośrednim oświetleniu słonecznym
  • Łatwy transfer danych pomiarowych poprzez port USB

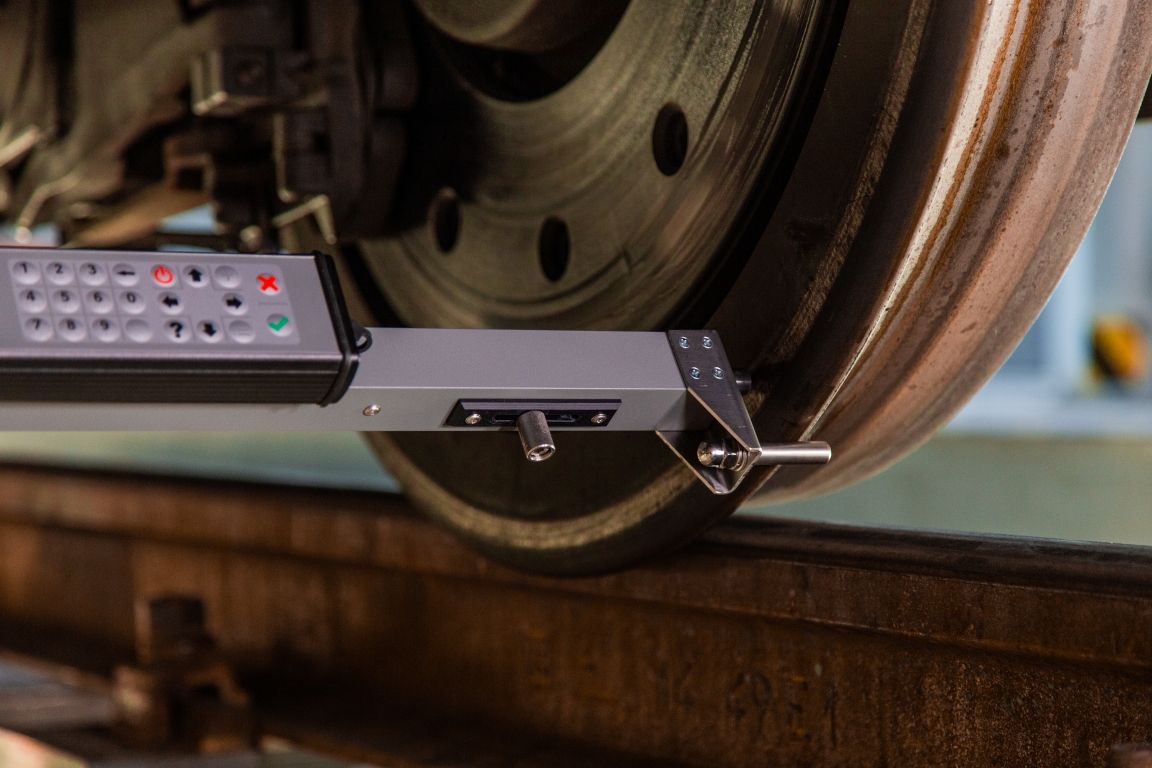

  • Proste i solidne bazowanie przyrządu na kole
  • Urządzenie łatwe w obsłudze podczas pomiarów
  • Oprogramowanie umożliwiające drukowanie protokołów pomiarowych, archiwizację oraz porównywanie wyników pomiarów

Dane Techniczne

Mierzone parametry Pomiar odległości wew. płaszczyzn kół
Dokładność ±0.1 mm
Zakres ±1 360 / -15 mm
Pojemność pamięci 8 000 plików pomiarowych
Czas pracy Do 20 h
Rozdzielczość 0.1 mm
Dopuszczalne warunki pracy Temperatura: -20 … +45 ºC
Wilgotność: 15 … 85 %, bez kondensacji
