PROFILOMIERZ 2D

PROFILOMIERZ 2D

LASEROWY POMIAR PROFIL GŁÓWKI SZYNY ORAZ ROZJAZDÓW

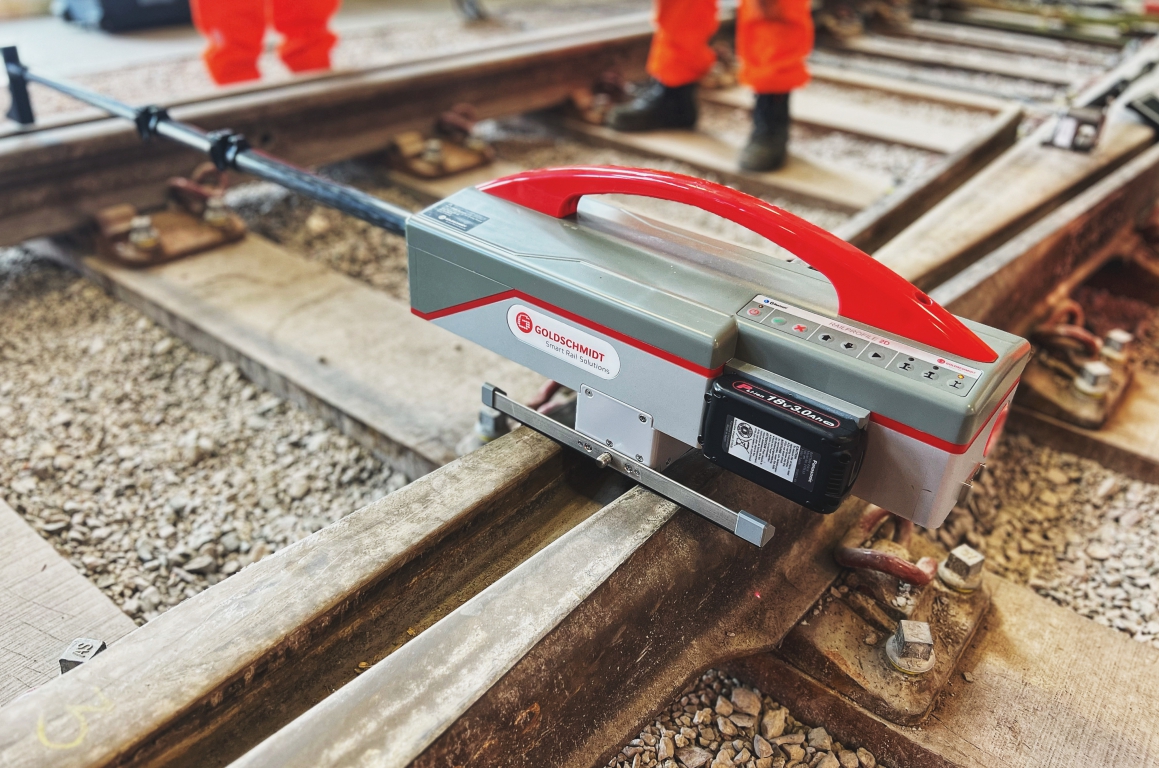

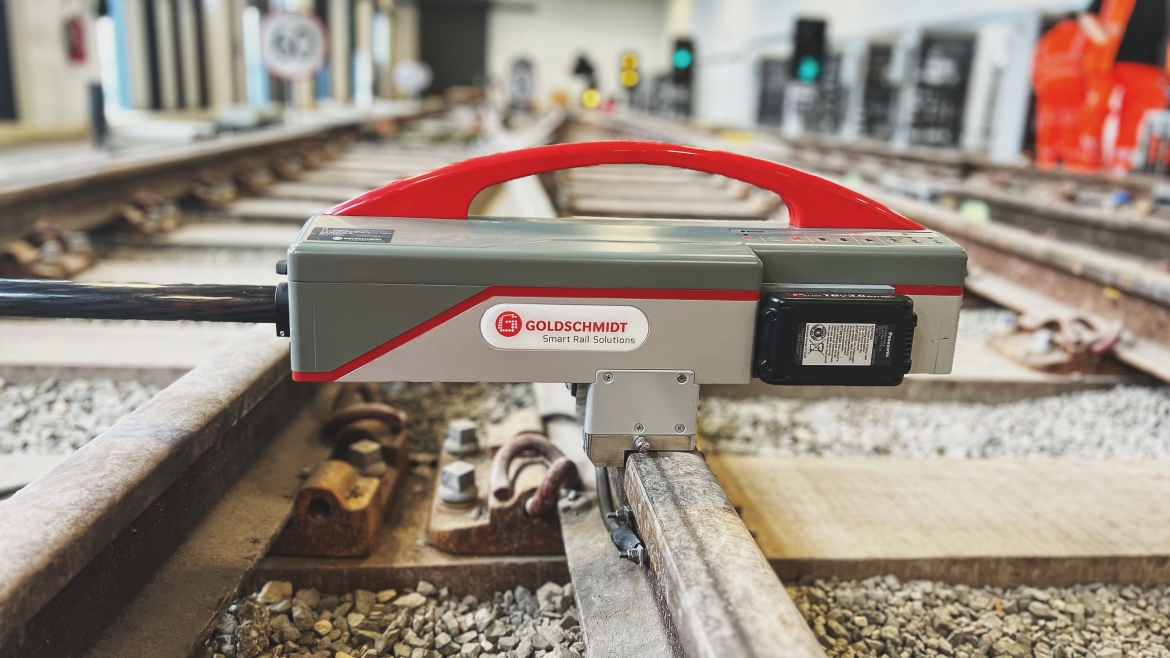

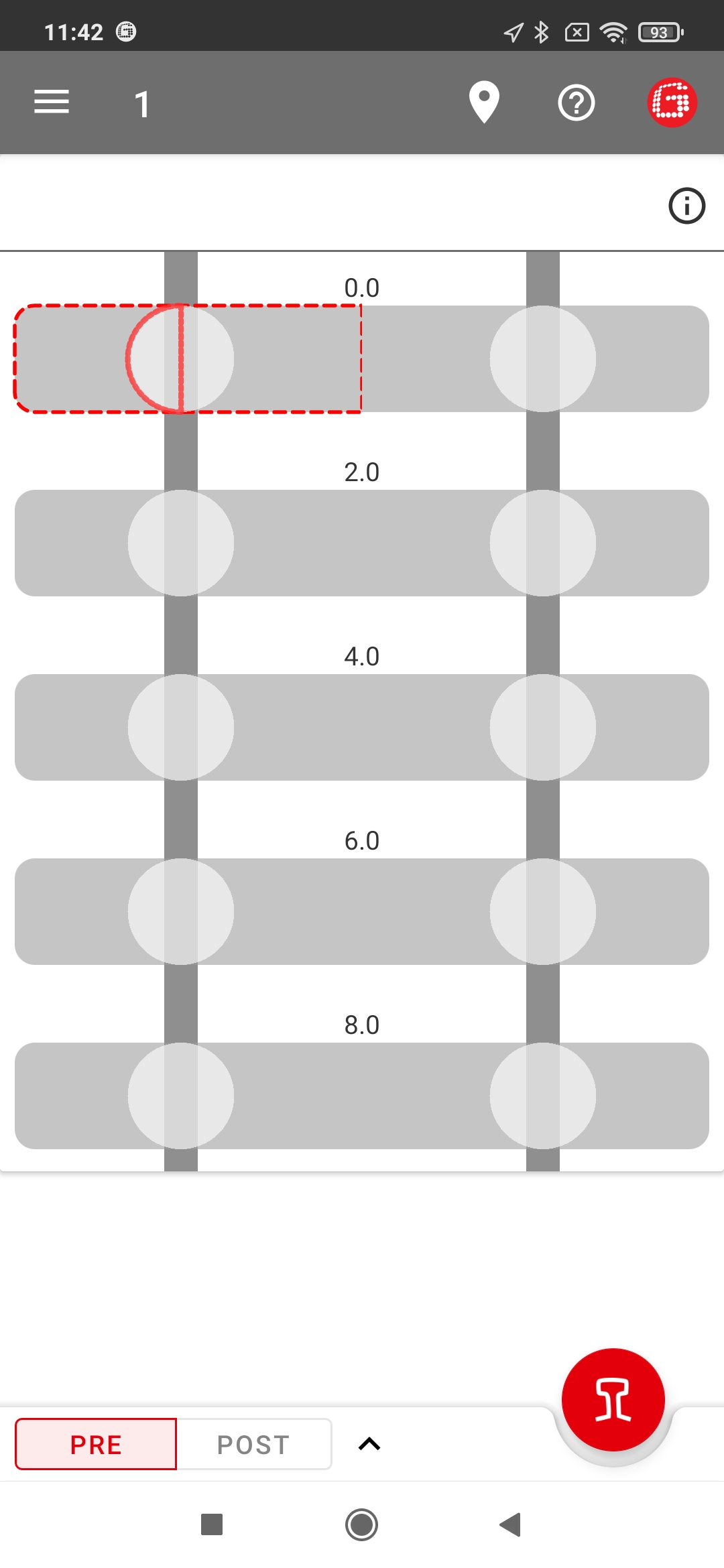

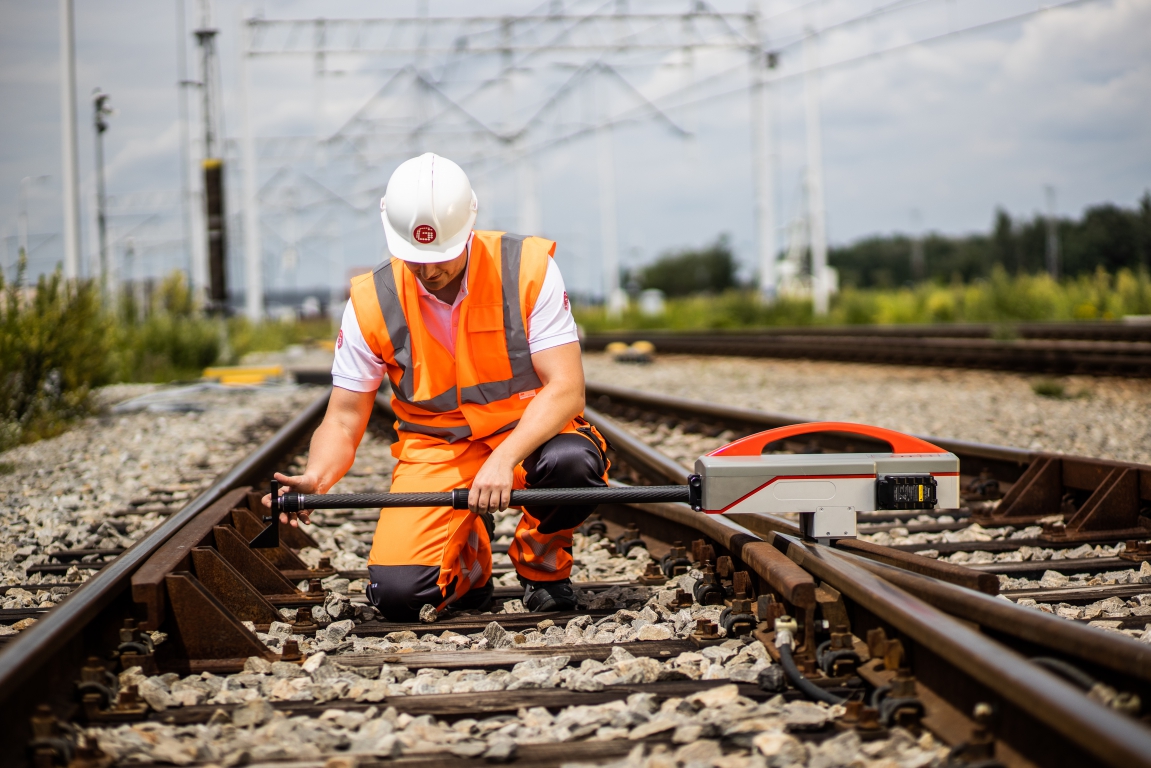

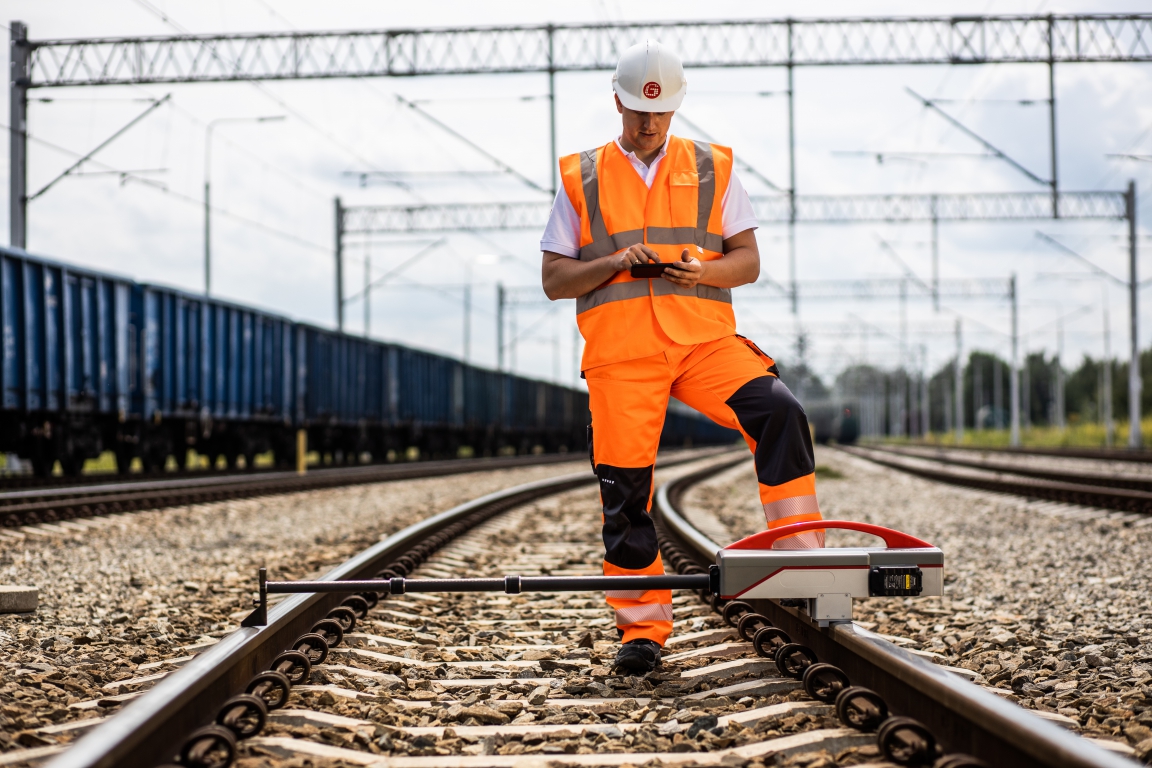

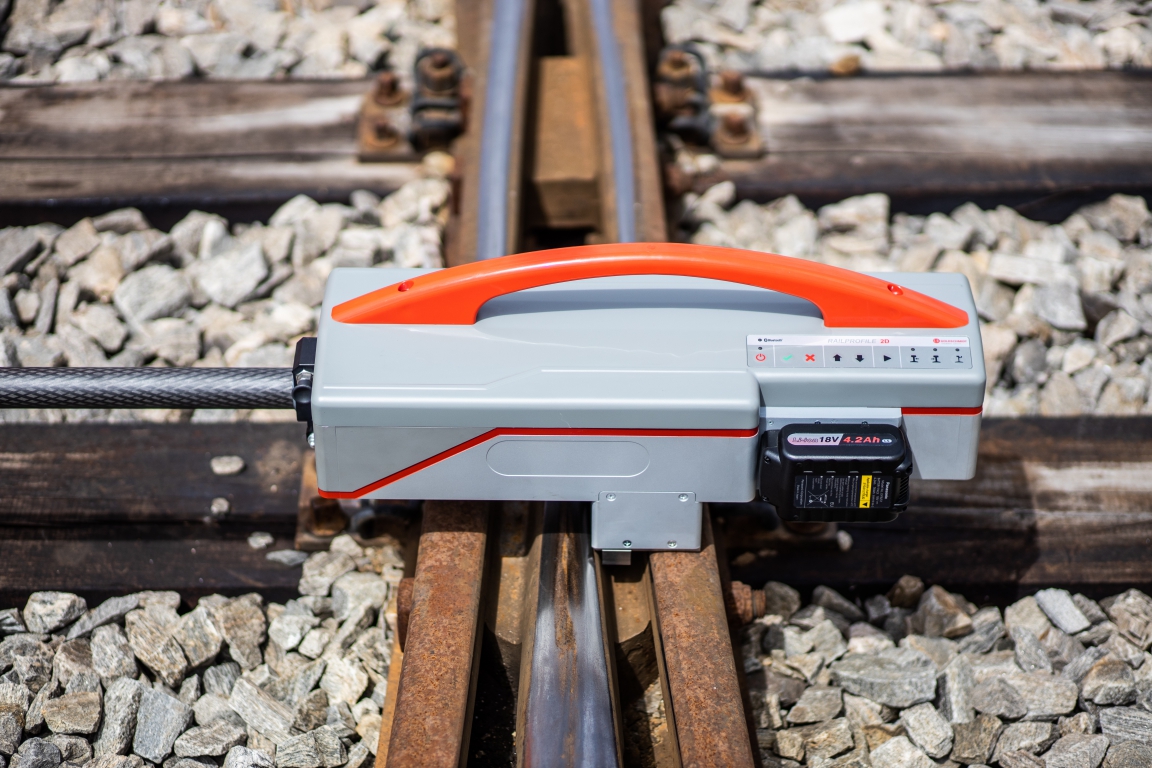

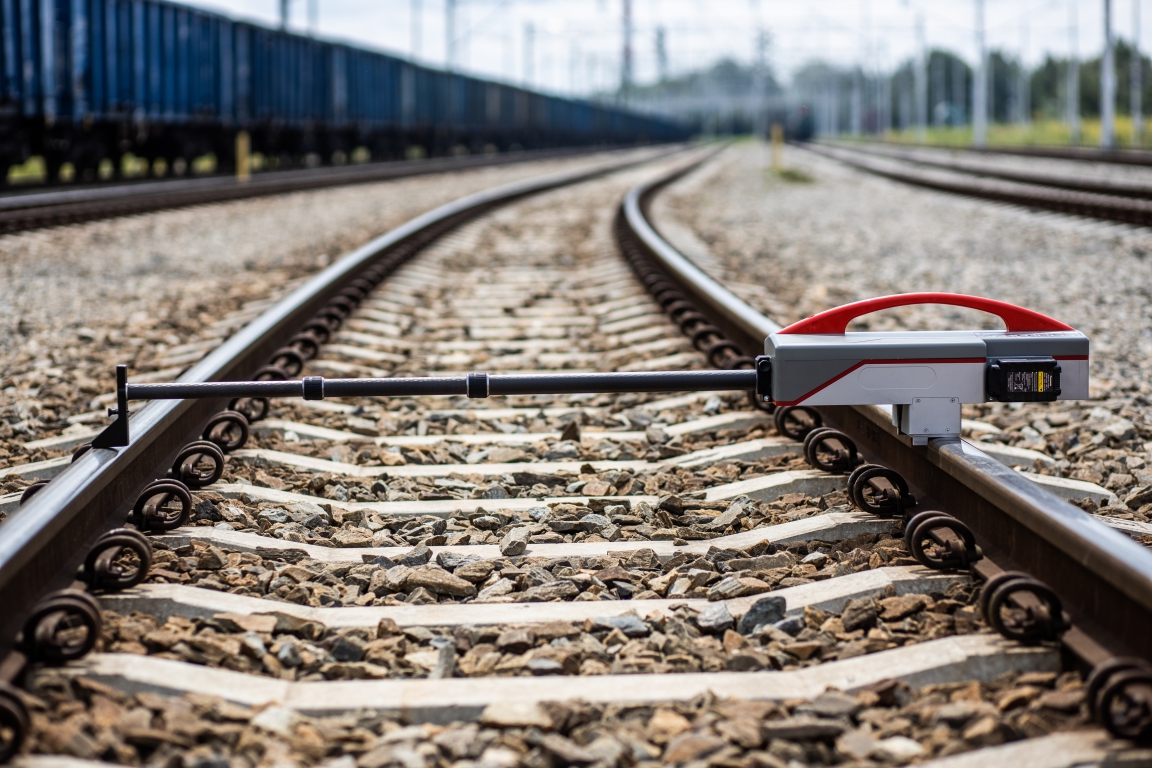

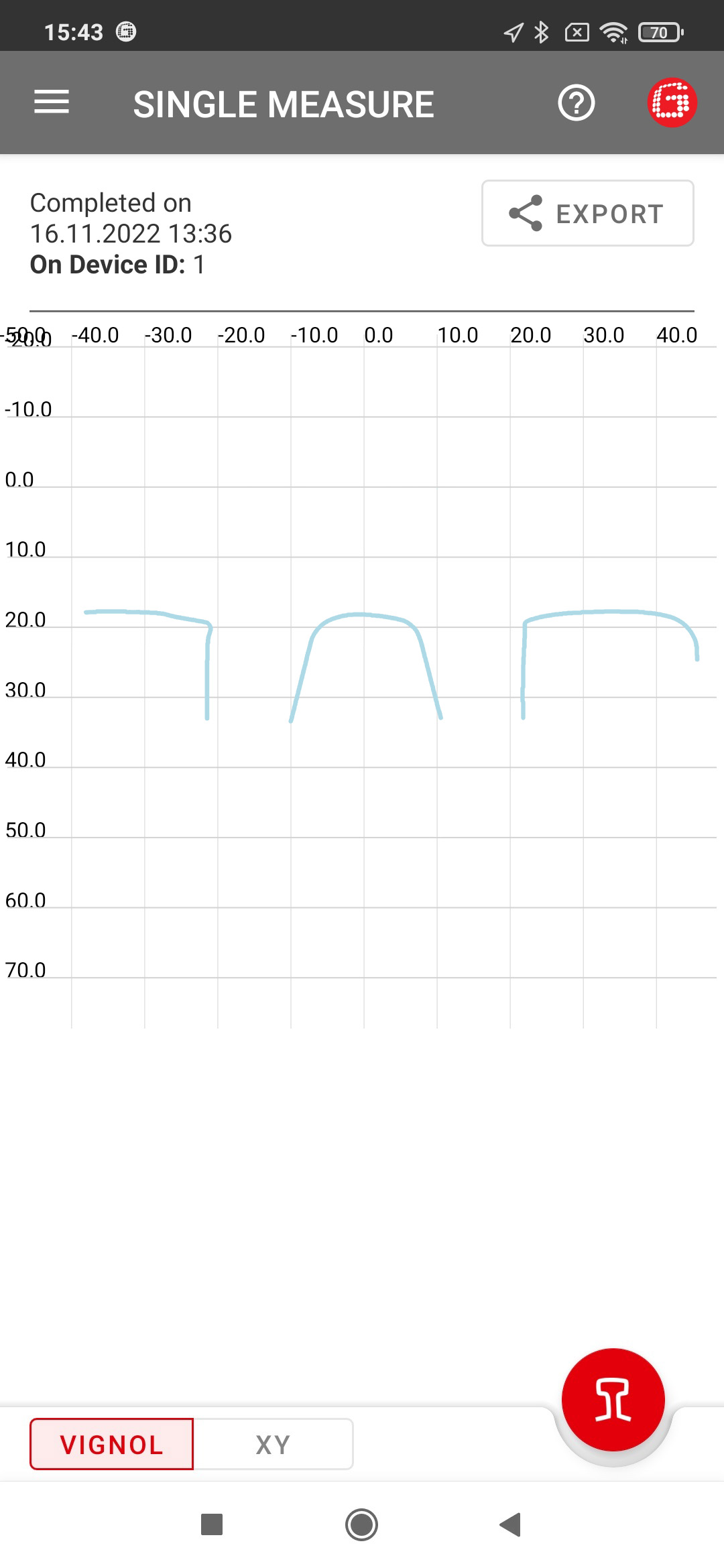

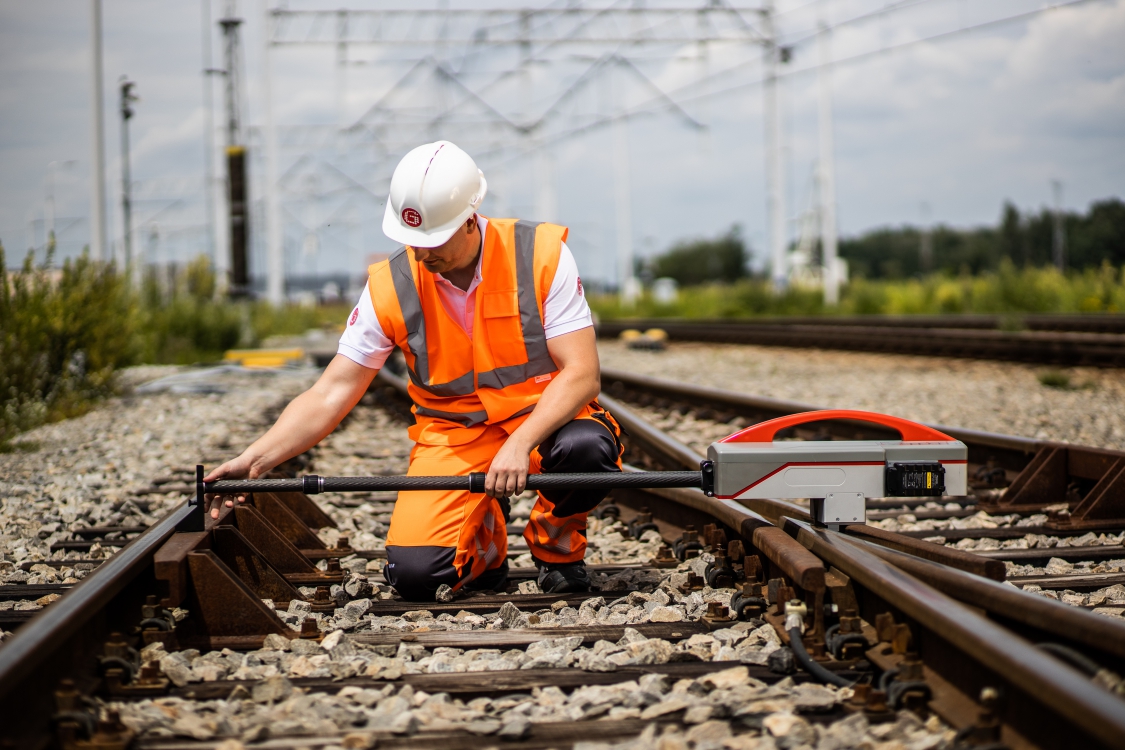

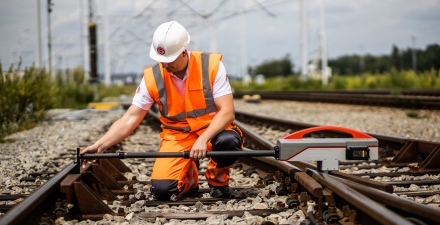

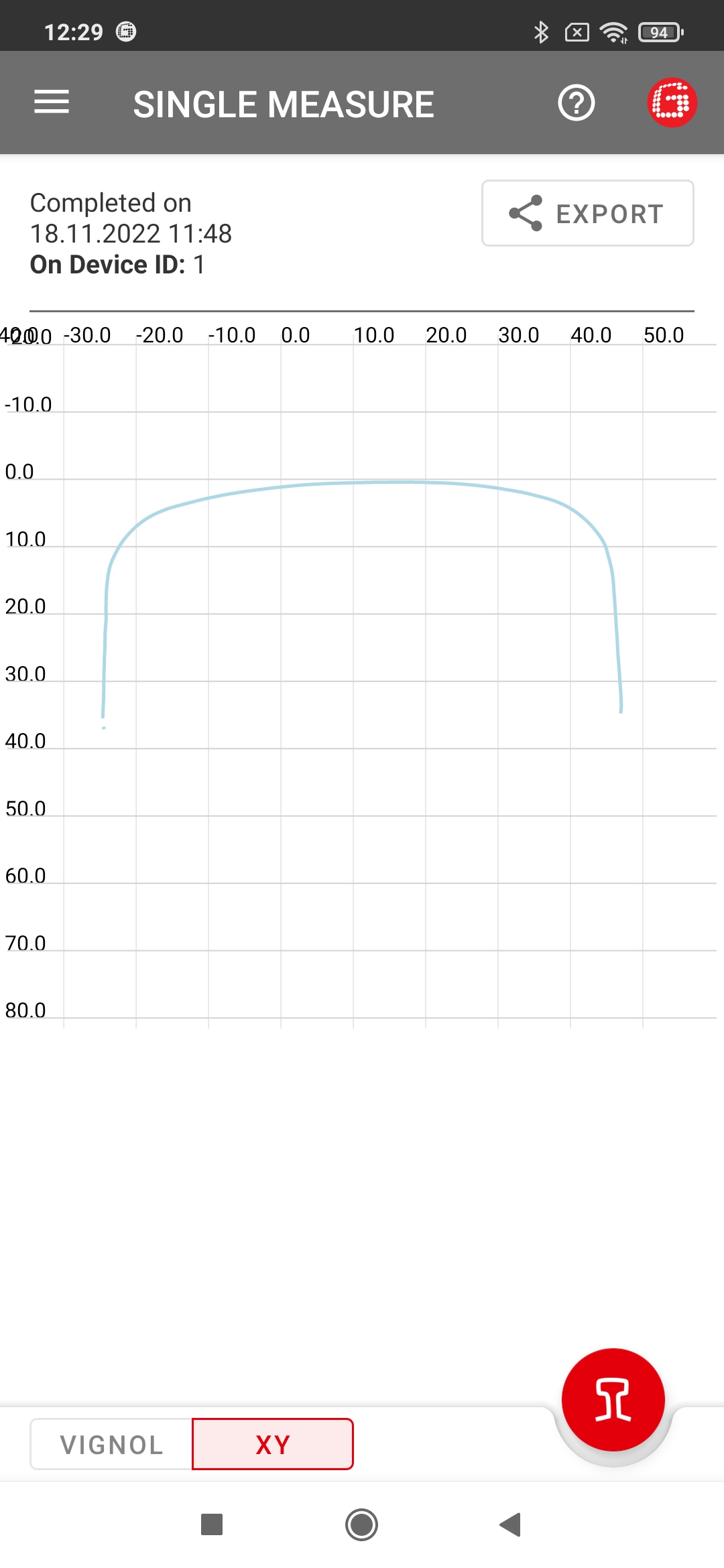

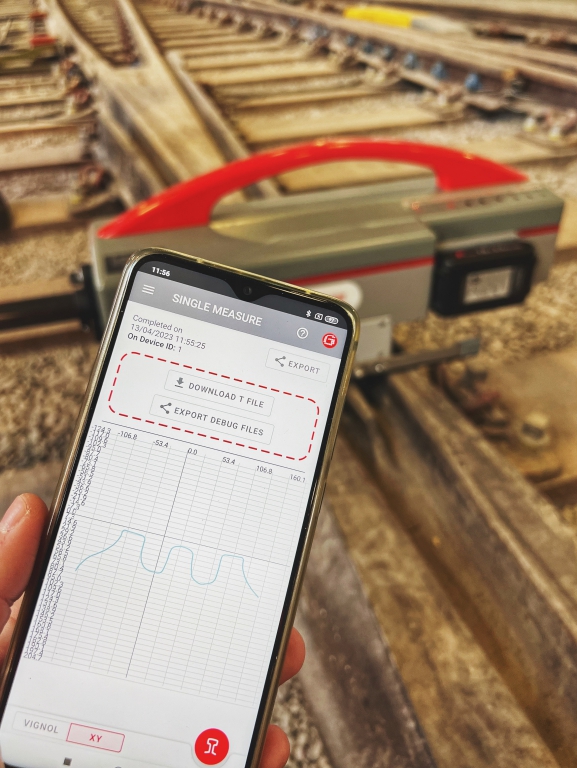

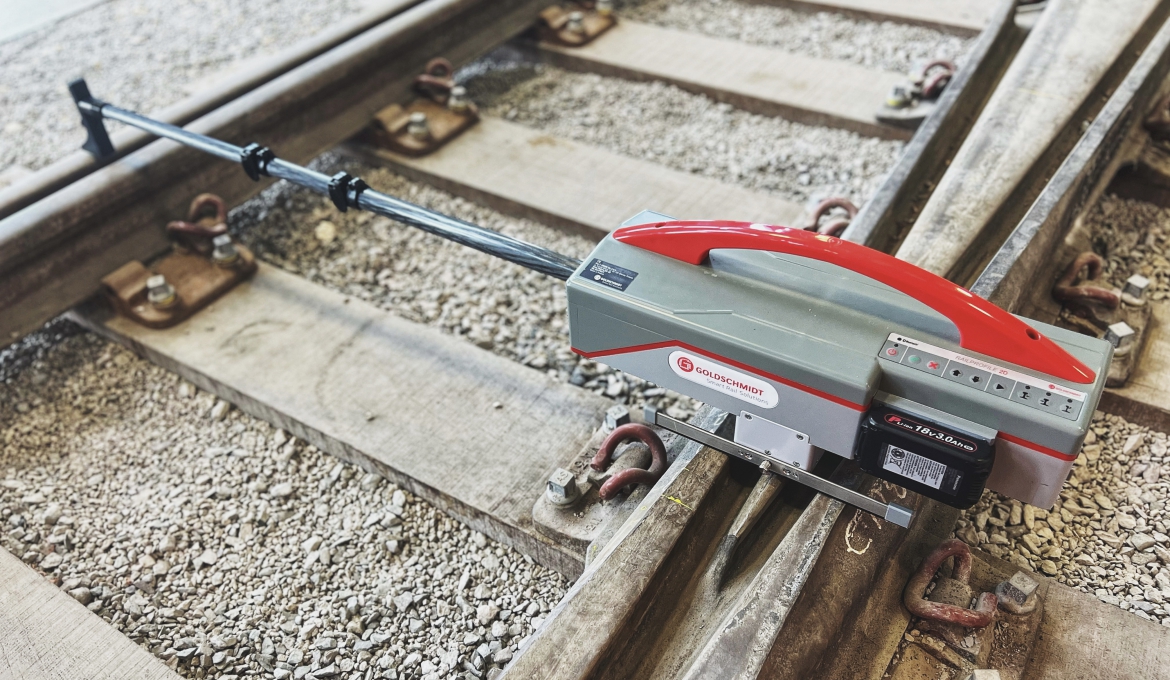

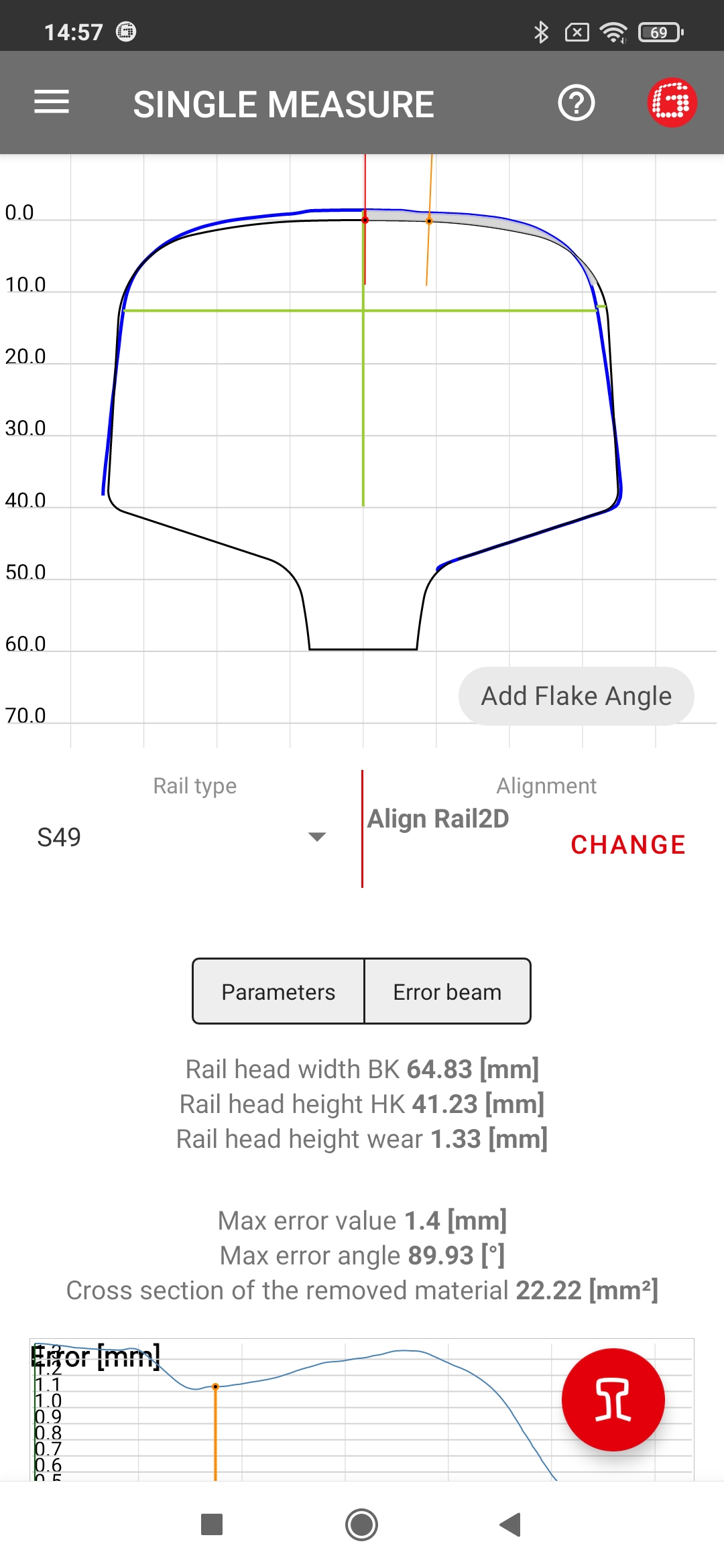

Railprofile 2D mierzy pełny profil główki szyny, wylicza parametry dotyczące obszaru szlifowania oraz zużycia główki szyny. Profilomierz posiada funkcję związana z pomiarem rozjazdów lub jego elementów. Urządzenie obsługiwane jest przez aplikację na telefonie z systemem Android™. Wyniki pomiaru dostępne są w aplikacji oraz w formie wydruku.




Zakres dostawy:
  • Railprofile 2D (urządzenie mobilne nie jest częścią zestawu)
  • Dwie sztuki akumulatorów + ładowarka
  • Skrzynia transportowa
  • Aplikacja Railprofile 2D (AndroidTM)
  • Oprogramowanie Dari®, jedna licencja
Korzyści:
  • Szybki i dokładny pomiar każdego rodzaju szyn
  • Wyniki pomiaru niezależne od warunków środowiskowych
  • Wyniki pomiaru wyświetlane bezpośrednio po pomiarze
  • Wymienne baterie, pozwalające na pracę bez ograniczeń czasowych
  • Zmierzone profile mogą być eksportowane w postaci plików w formatach RYS, CSV i DXF
  • Dołączone oprogramowanie Dari® do analizy danych umożliwia drukowanie
  • raportów pomiarowych, archiwizację i porównywanie wyników pomiarów
  • Łatwa obsługa urządzenia podczas pomiarów

Dane Techniczne

Przekrój poprzeczny Dokładność:
Główki szyny (obszar szlifowania) ±0,05 mm
Główka szyny (zużycie) ±0,2 mm
Elementy rozjazdu ±0,1 mm
Technologia pomiaru profilu Pomiar bezdotykowy – optyczny
Wymiary (D x W x S) dla toru 1 435 mm 1700 x 264 x 228 mm
Masa 9,6 kg
Typy szyn Szyny kolejowe oraz tramwajowe
Czas pracy Do 8 h
Warunki pracy Temperatura: -10 ... +50 °C
Wilgotność: 15 ... 85 %, bez kondensacji
Nominalna szerokość toru 1000 ... 1668 mm
Norma EN Zgodność z normą PN-EN 13231-2
