RAILPROFILE 3D
LASEROWY PROFILOMIERZ DO POMIARÓW 3D ROZJAZDÓW

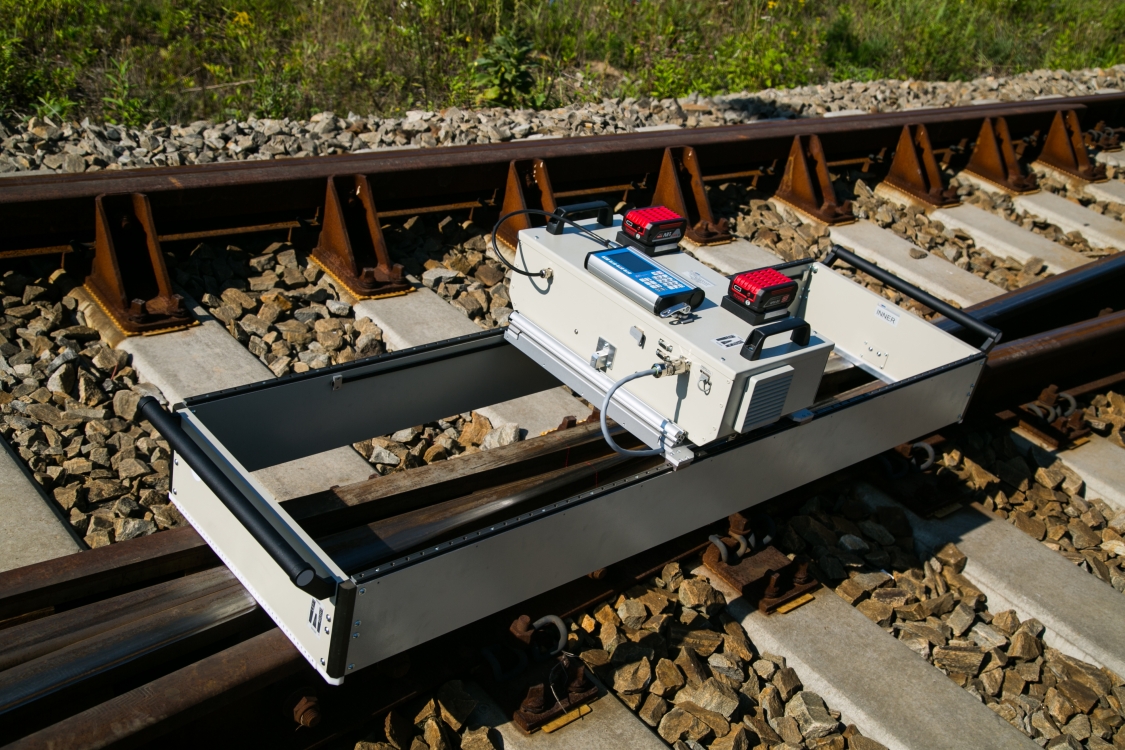

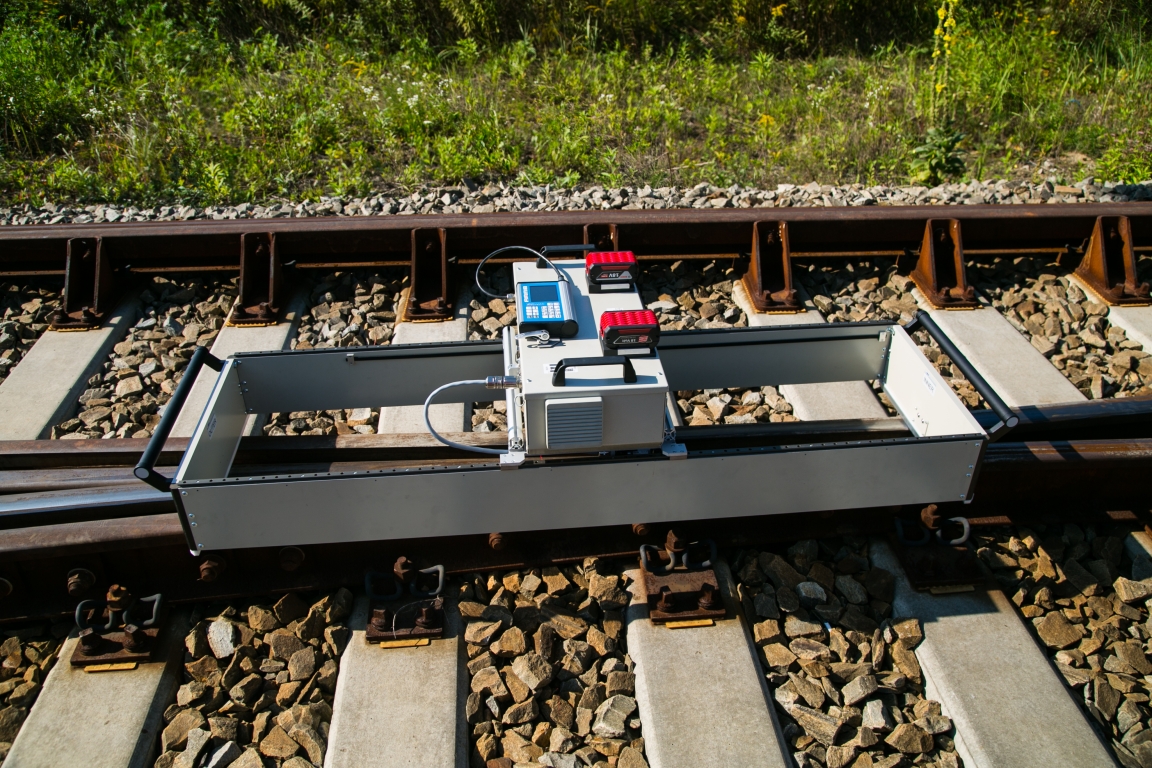

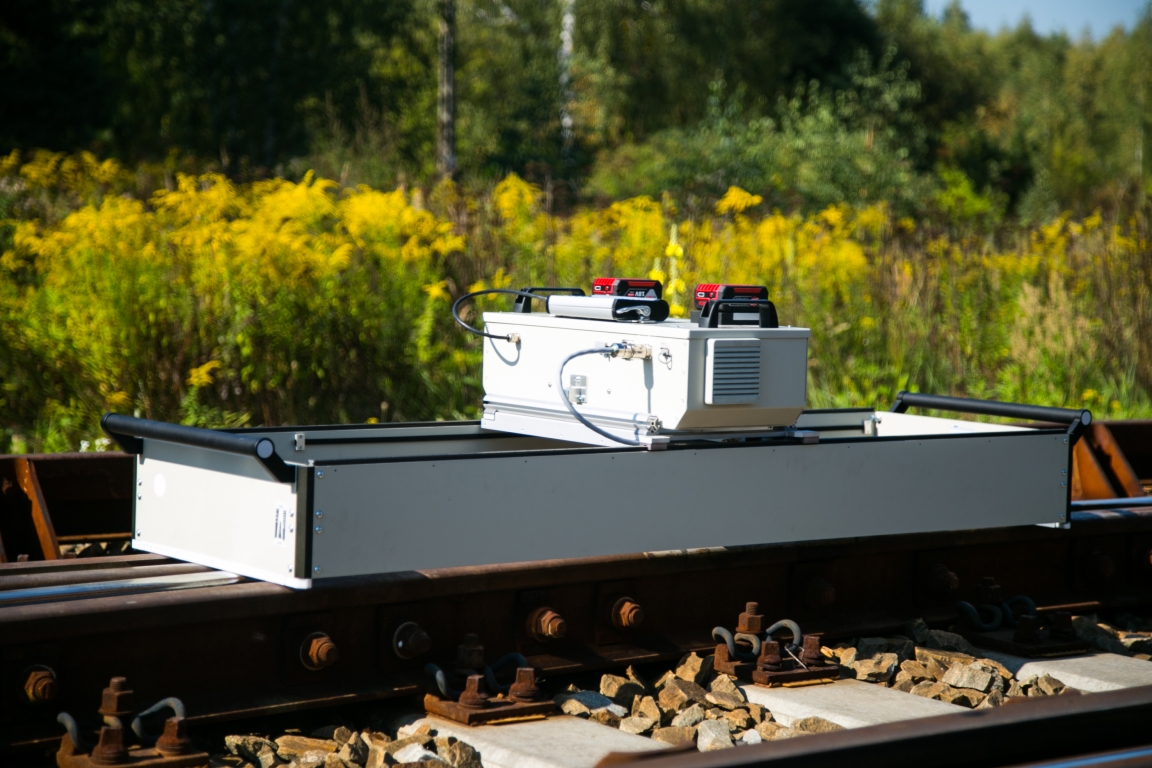

Railprofile 3D jest laserowym urządzeniem pomiarowym przeznaczonym do pomiarów rozjazdów. Wynikiem pomiaru jest model 3D mierzonego obiektu. Urządzenie dostarczane jest wraz z oprogramowaniem pozwalającym na przetwarzanie pomiarów, w tym: składanie wielokrotnych pomiarów w jeden obiekt, generowanie dowolnych profili 2D, wyliczanie profilów wzdłużnych, generowanie raportów.

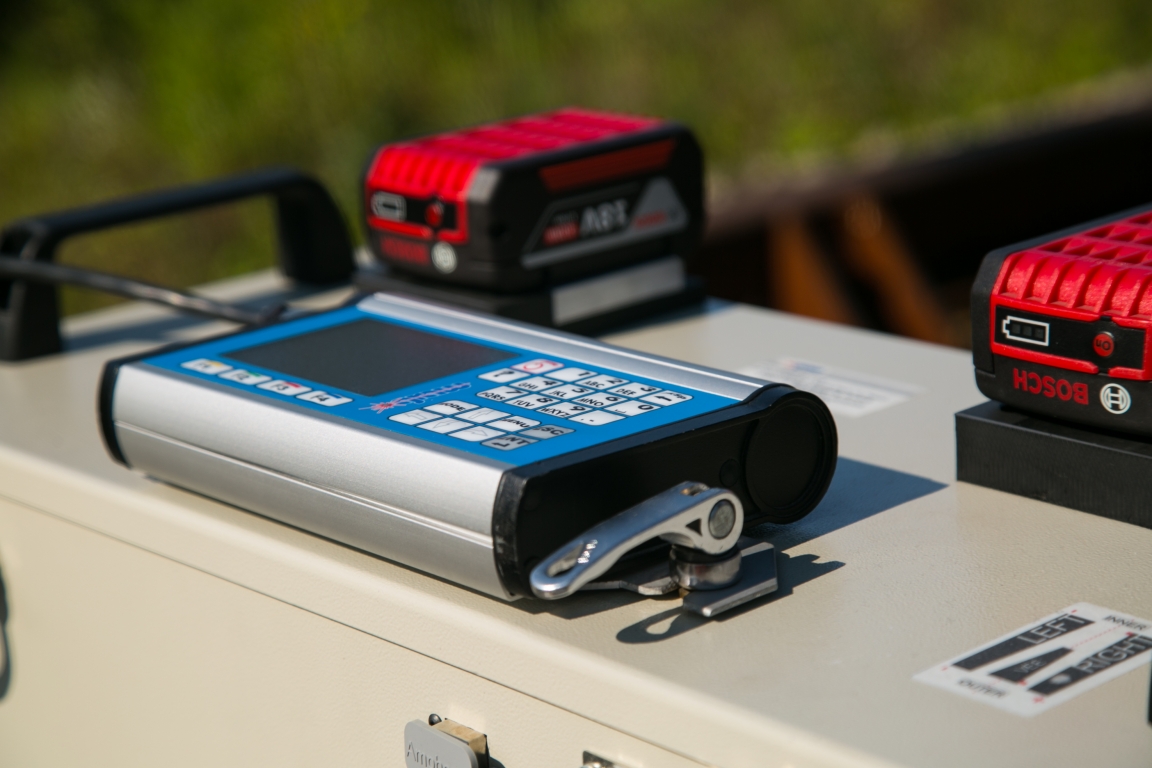

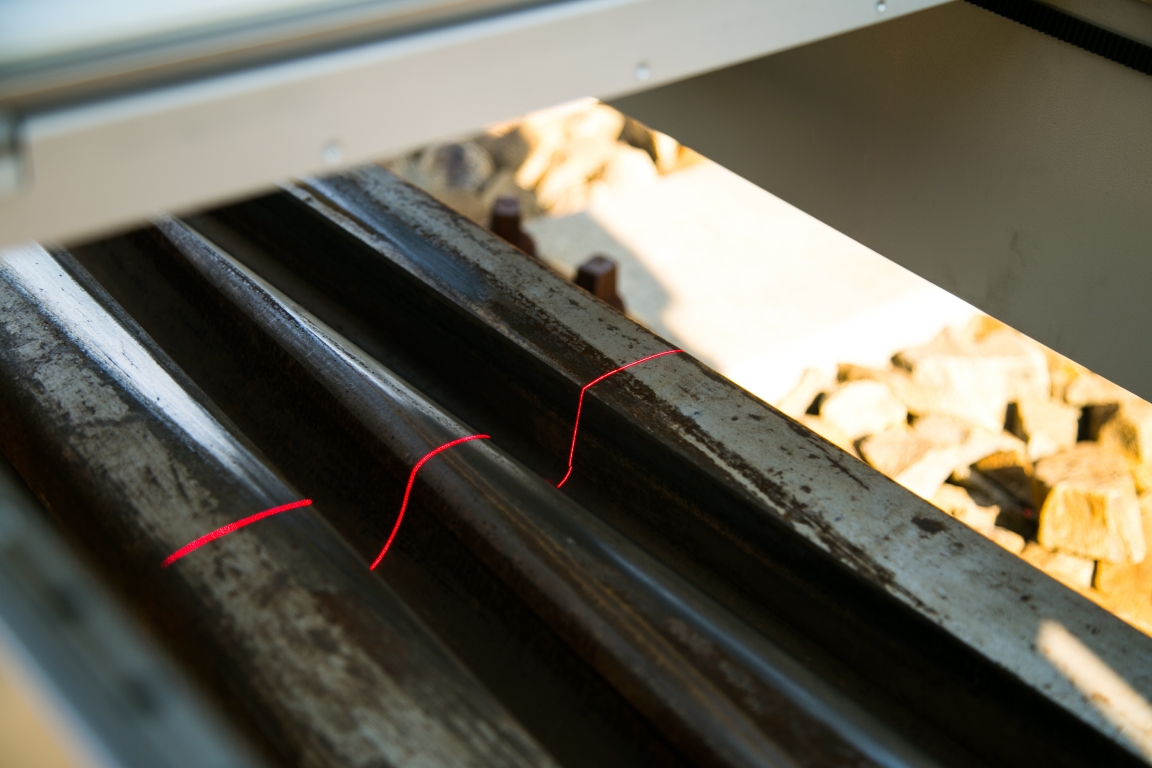

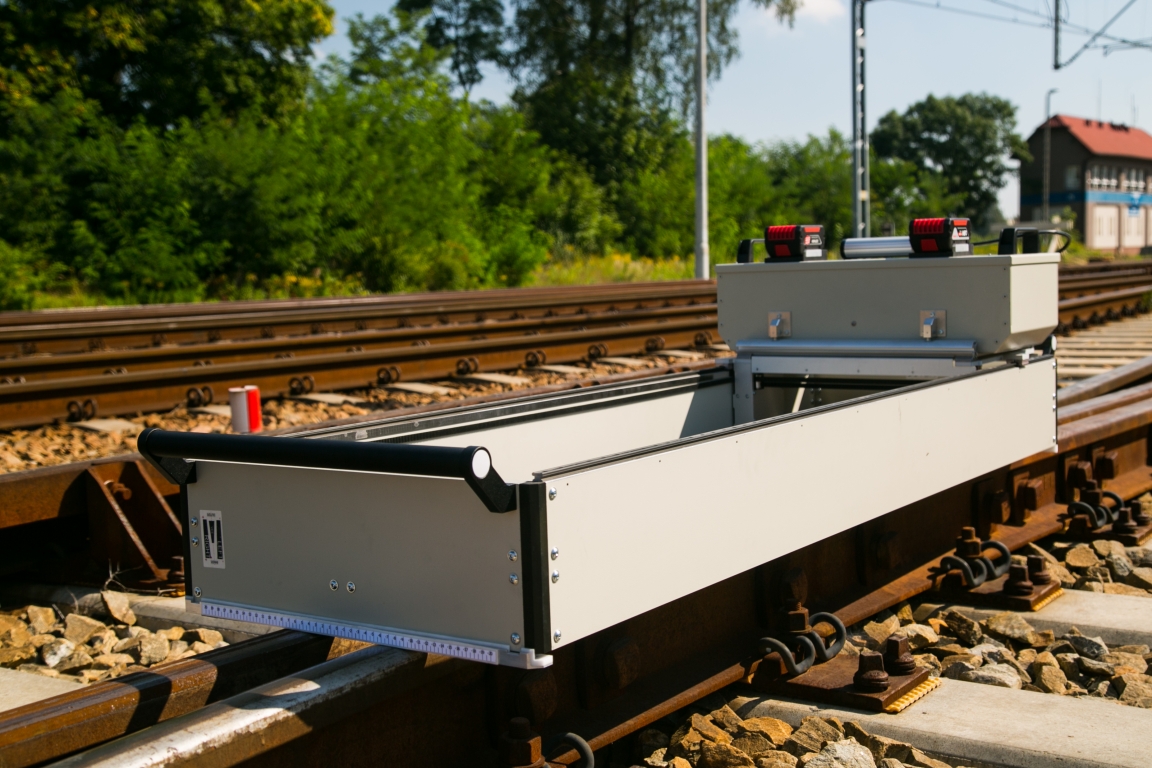

Po ustawieniu urządzenia nad badanym obiektem, pomiar wykonywany jest w pełni automatycznie. Sterowanie urządzeniem odbywa się za pomocą wbudowanej klawiatury oraz wyświetlacza LCD. Wykonane pomiary zapisywane są w pamięci wewnętrznej urządzenia i kopiowane są na PC za pomocą pamięci przenośnych USB. Wynikiem pomiaru jest model 3D mierzonego obiektu, czyli dokładne odwzorowanie obiektu zarówno w kierunku poprzecznym jak i podłużnym. Urządzenie dostarczane jest wraz z oprogramowaniem pozywającym na przetwarzanie pomiarów, w tym: składanie wielokrotnych pomiarów w jeden obiekt, generowanie dowolnych profili 2D, wyliczania profilów wzdłużnych, generowania raportów.

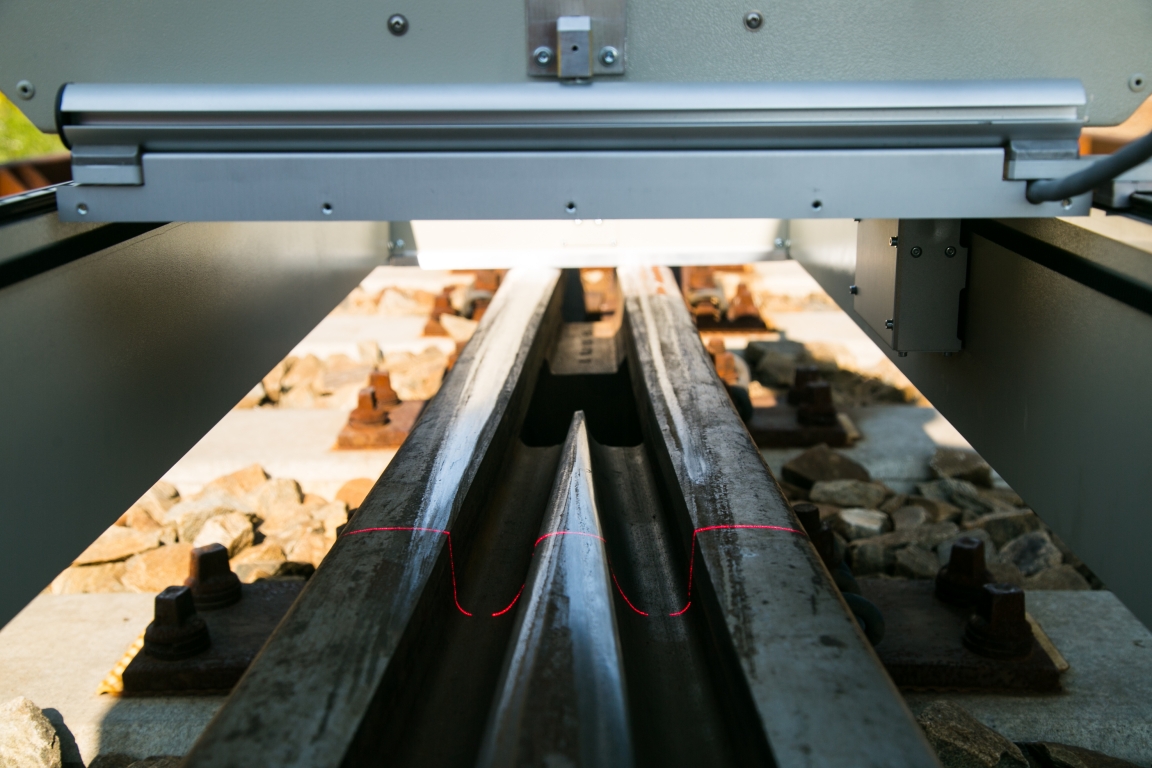

Dostarczone oprogramowanie wspomaga rozpoznawanie poszczególnych elementów krzyżownicy, to jest: dziób, lewa i prawa szyna skrzydłowa. Na podstawie tych elementów wyliczany jest punkt matematyczny krzyżownicy.
Dla określenie zużycia wzdłużnego mierzonych elementów, użytkownik może zdefiniować dowolny odcinek (przykład: niebieska linia) wzdłuż którego oprogramowanie wyliczy kształt badanego elementu. W ten sposób możliwe jest np. określenie zużycia dzioba krzyżownicy w pionie lub w poziomie. Na rysunku poniżej przedstawiono przykład analizy kształtu krzyżownicy.
Railprofile 3D jest laserowym urządzeniem pomiarowym przeznaczonym do pomiarów rozjazdów. Wynikiem pomiaru jest model 3D mierzonego obiektu. Urządzenie dostarczane jest wraz z oprogramowaniem pozwalającym na przetwarzanie pomiarów, w tym: składanie wielokrotnych pomiarów w jeden obiekt, generowanie dowolnych profili 2D, wyliczanie profilów wzdłużnych, generowanie raportów.
Po ustawieniu urządzenia nad badanym obiektem, pomiar wykonywany jest w pełni automatycznie. Sterowanie urządzeniem odbywa się za pomocą wbudowanej klawiatury oraz wyświetlacza LCD. Wykonane pomiary zapisywane są w pamięci wewnętrznej urządzenia i kopiowane są na PC za pomocą pamięci przenośnych USB. Wynikiem pomiaru jest model 3D mierzonego obiektu, czyli dokładne odwzorowanie obiektu zarówno w kierunku poprzecznym jak i podłużnym. Urządzenie dostarczane jest wraz z oprogramowaniem pozywającym na przetwarzanie pomiarów, w tym: składanie wielokrotnych pomiarów w jeden obiekt, generowanie dowolnych profili 2D, wyliczania profilów wzdłużnych, generowania raportów.
Przykładowy wynik pomiaru krzyżownicy rozjazdu prostego. Rysunek przedstawia model 3D
zmierzonej krzyżownicy, utworzony z krokiem pomiarowym 1 mm.
zmierzonej krzyżownicy, utworzony z krokiem pomiarowym 1 mm.
Dostarczone oprogramowanie wspomaga rozpoznawanie poszczególnych elementów krzyżownicy, to jest: dziób, lewa i prawa szyna skrzydłowa. Na podstawie tych elementów wyliczany jest punkt matematyczny krzyżownicy.
Z przedstawionego modelu 3D użytkownik oprogramowania może wygenerować dowolny przekrój poprzeczny. Kierunek przekroju może być zdefiniowany ręcznie lub może zostać wygenerowana cała seria przekrojów wzdłuż wybranej wirtualnej osi z określonym krokiem. Rysunek poniżej przedstawia przykład wygenerowanego profilu przekroju poprzecznego.
Dla określenie zużycia wzdłużnego mierzonych elementów, użytkownik może zdefiniować dowolny odcinek (przykład: niebieska linia) wzdłuż którego oprogramowanie wyliczy kształt badanego elementu. W ten sposób możliwe jest np. określenie zużycia dzioba krzyżownicy w pionie lub w poziomie. Na rysunku poniżej przedstawiono przykład analizy kształtu krzyżownicy.
Zakres dostawy:
- Railprofile 3D
- Ładowarka do pulpitu
- Opcjonalnie: Pokrowiec, skrzynia transportowa
- Oprogramowanie Dari®, 1 licencja
Korzyści:
- Dokładny pomiar krzyżownic
- Podświetlany wyświetlacz czytelny również przy bezpośrednim oświetleniu słonecznym
- Łatwy transfer danych pomiarowych przez port USB
- Wyniki pomiaru niezależne od warunków środowiskowych
- Zmierzone profile mogą być eksportowane w postaci plików w formatach DXF, CSV
- Wbudowany odbiornik GPS zapisuje współrzędne pozycji pomiarowej
- Wymienne baterie, pozwalające na pracę bez ograniczeń czasowych
Dane Techniczne
| Technologia pomiaru profilu | Pomiar bezdotykowy – optyczny |
| Pomiar przekroju poprzecznego główki szyny i rozjazdu | Dokładność: ±0,1 mm |
| Maksymalny czas pojedynczego pomiaru | 2 min |
| Krok pomiarowy | 1 ... 10 mm |
| Mocowanie | Swobodne ustawienie, brak zamocowania mechanicznego lub magnetycznego |
| Wymiary (D x W x S) dla toru 1435 mm | Rama: 1800 x 610 x 240 mm |
| Głowica pomiarowa: 560 x 300 x 320 m | |
| Masa | Rama: 29 kg |
| Głowica pomiarowa: 13 kg | |
| Pojemność pamięci | 100 pomiarów |
| Czas pracy | Do 8 h |
| Rozdzielczość | 0,1 mm |
| Warunki pracy | Temperatura: -20 ... +45 °C |
| Wilgotność: 15 ... 85 %, bez kondensacji |
