Railprofile XY

Railprofile XY

POMIAR PROFILU POPRZECZNEGO GŁÓWKI SZYNY I ROZJAZDU

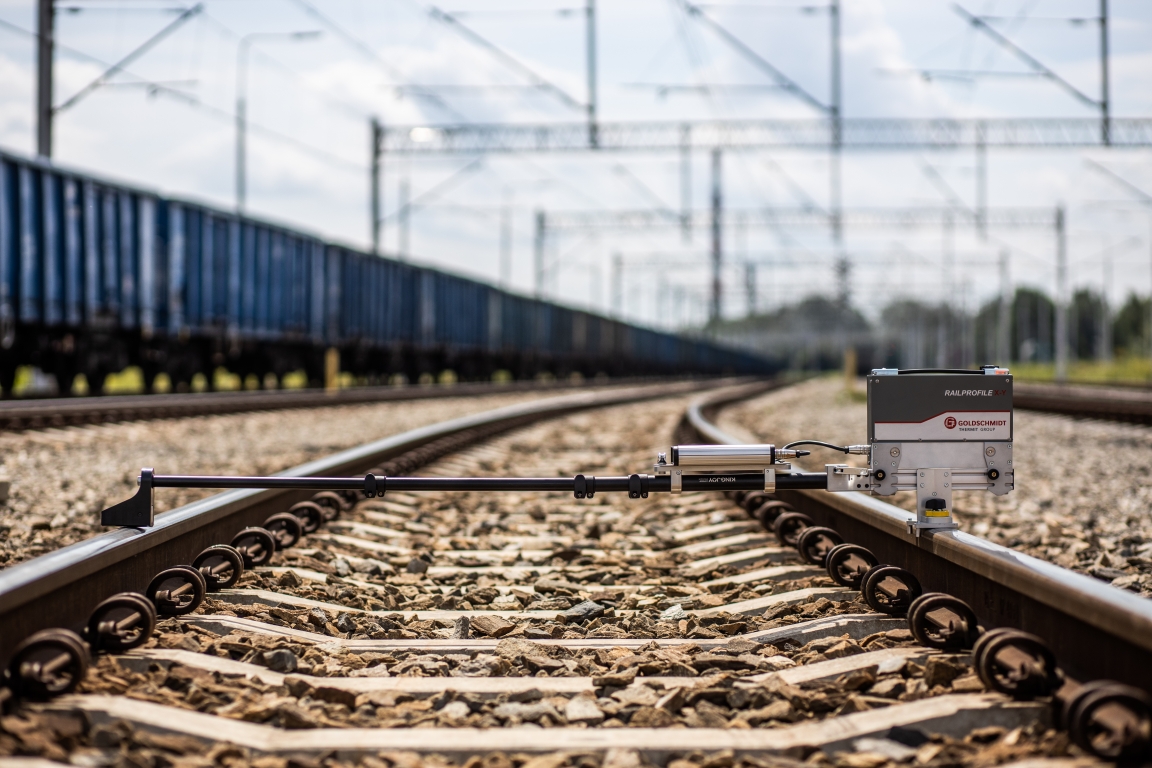

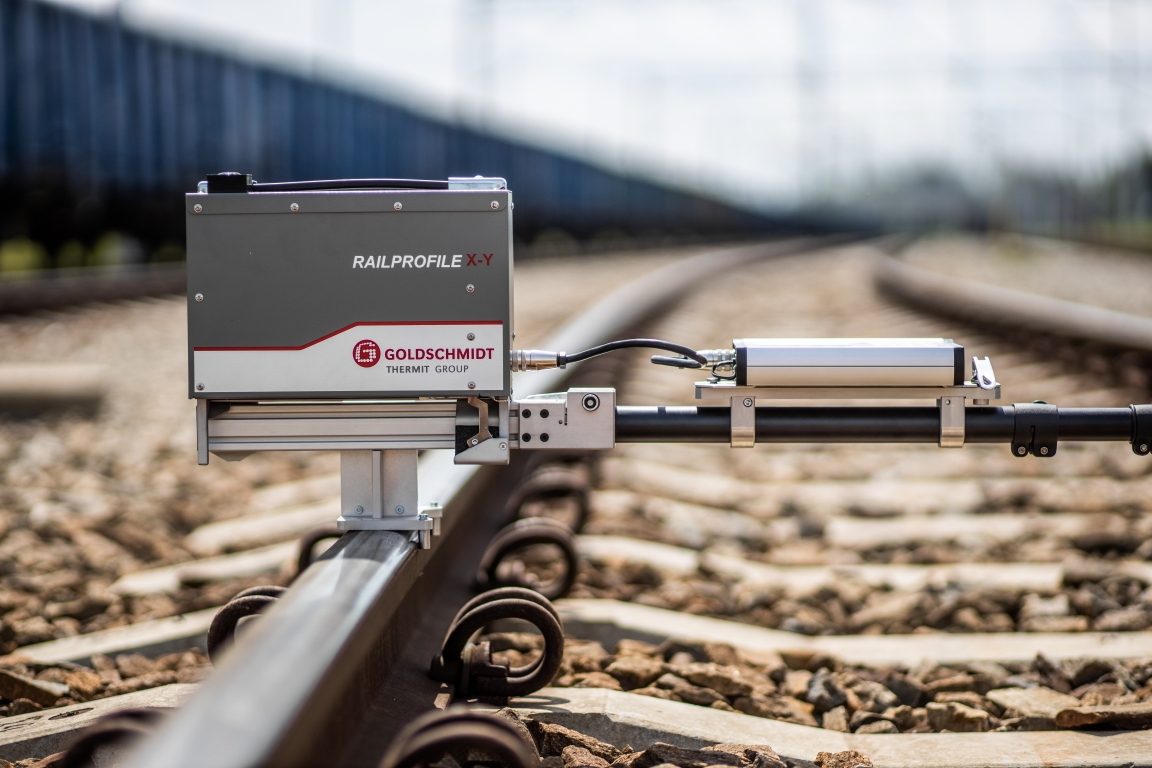

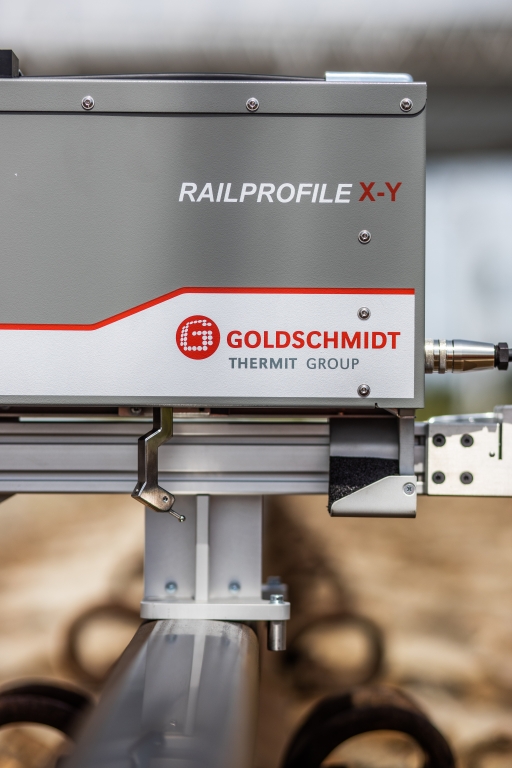

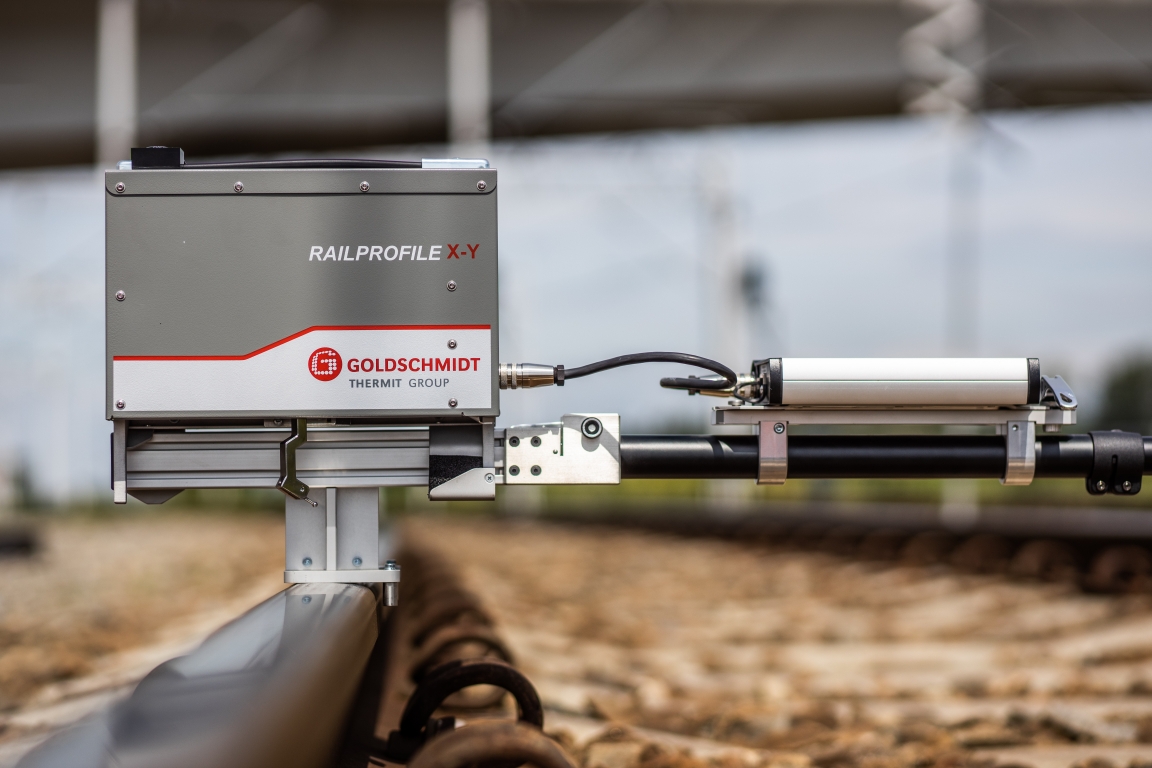

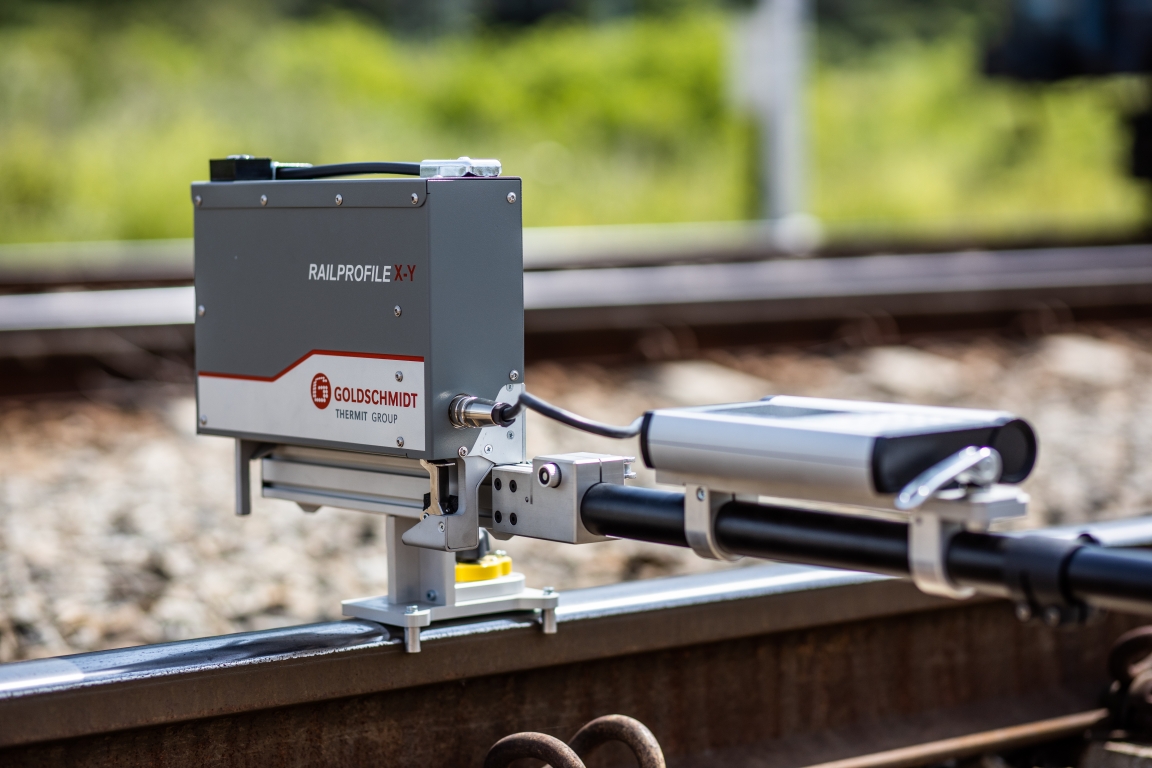

Railprofile XY służy do pomiaru poprzecznego główki szyny i rozjazdów. Wersja Compact urządzenia jest przeznaczona do pomiaru główki szyny. Do urządzenia dołączone jest dedykowane oprogramowanie służące do
szczegółowej analizy zmierzonych profilów oraz raportowania.

Profilomierz X-Y pozwala na pomiar dowolnego elementu rozjazdu znajdującego się w obszarze pomiarowym: oś X = 0 + 575 mm; oś Y = 0 + 110 mm z dokładnością ±0,1 mm w każdej z osi.

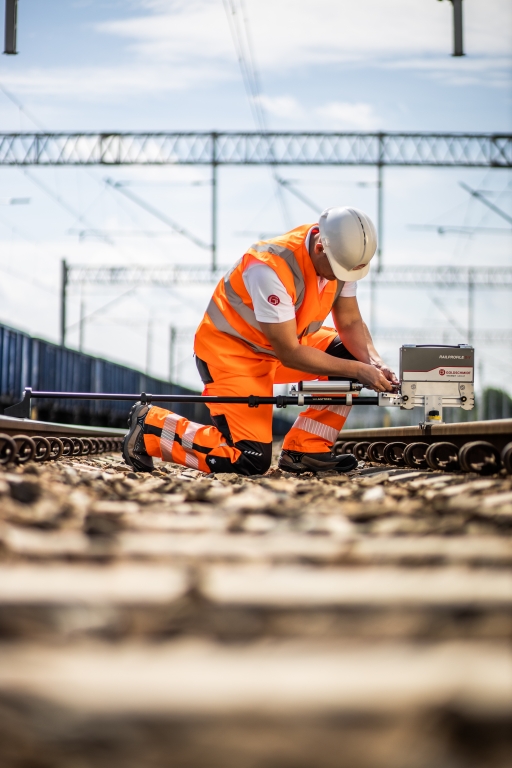

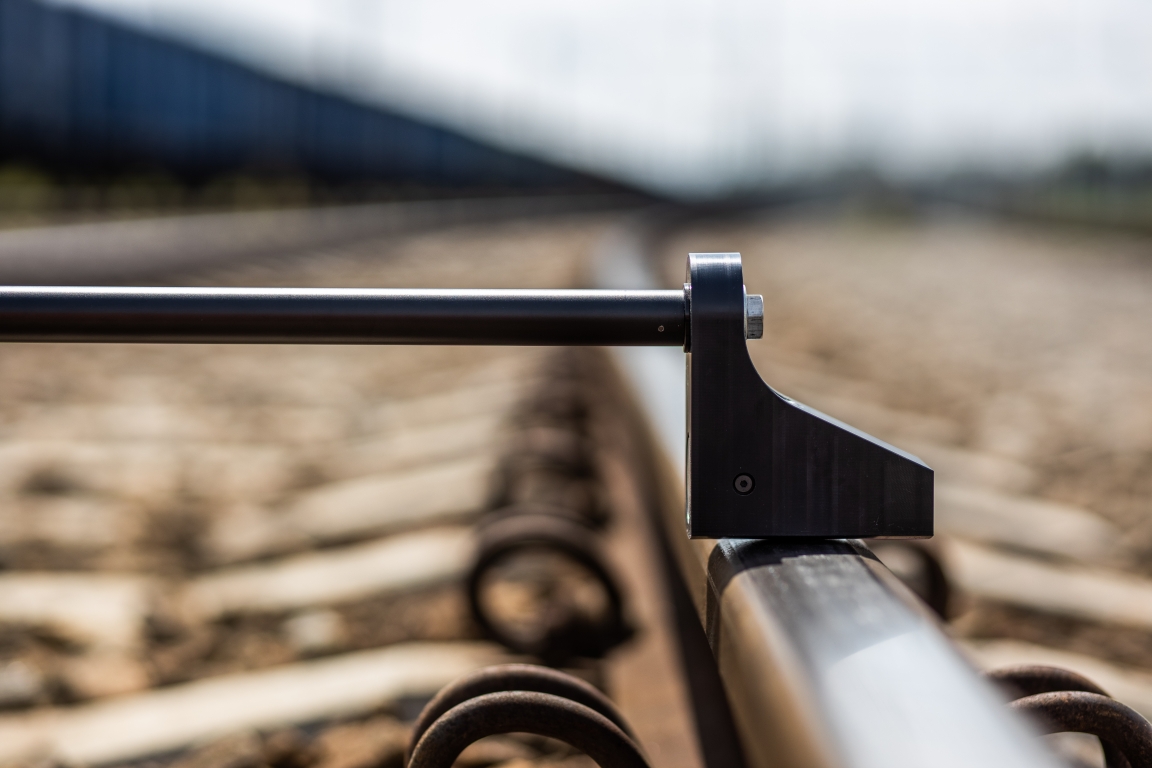

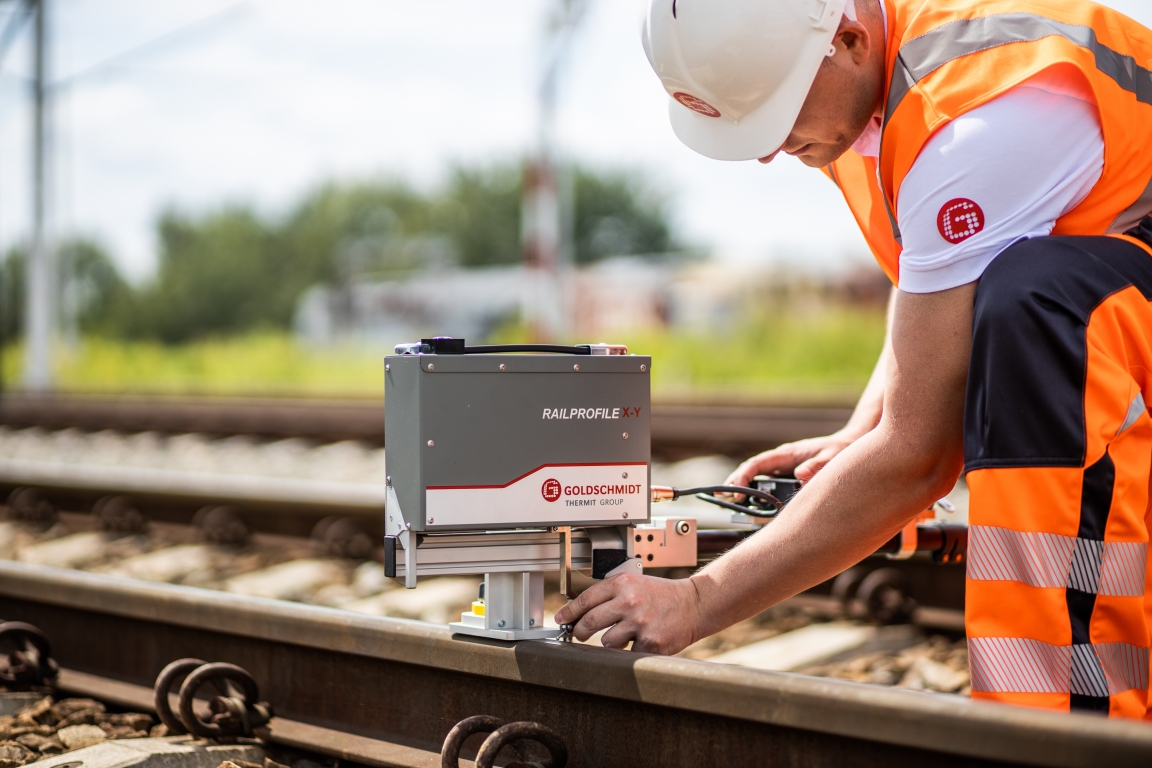

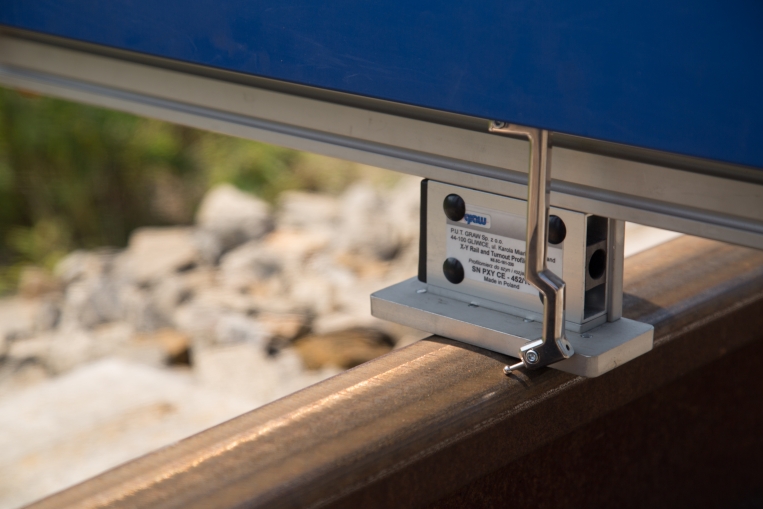

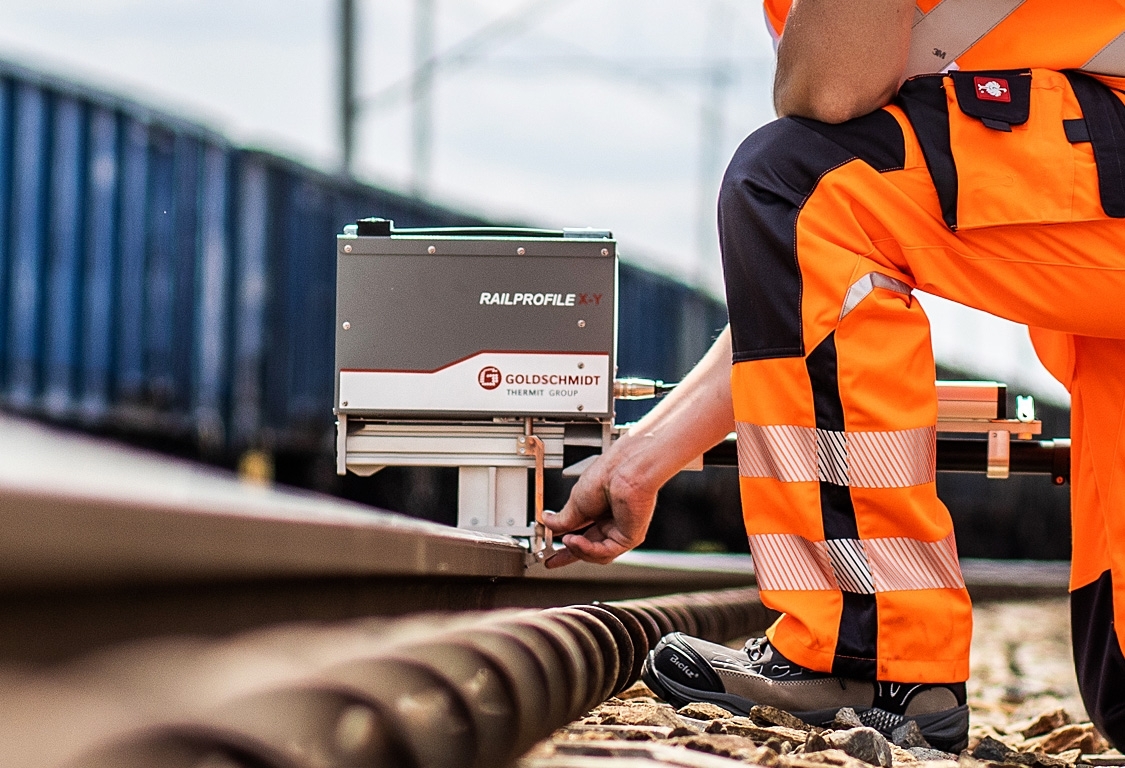

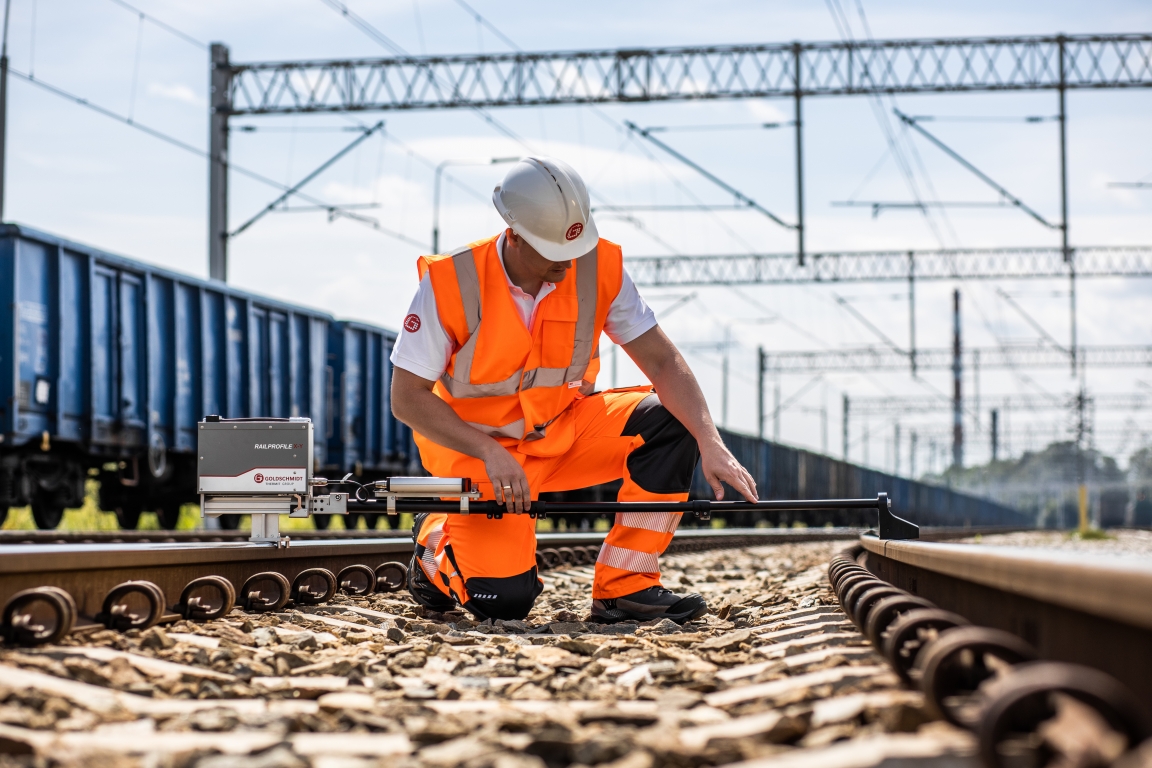

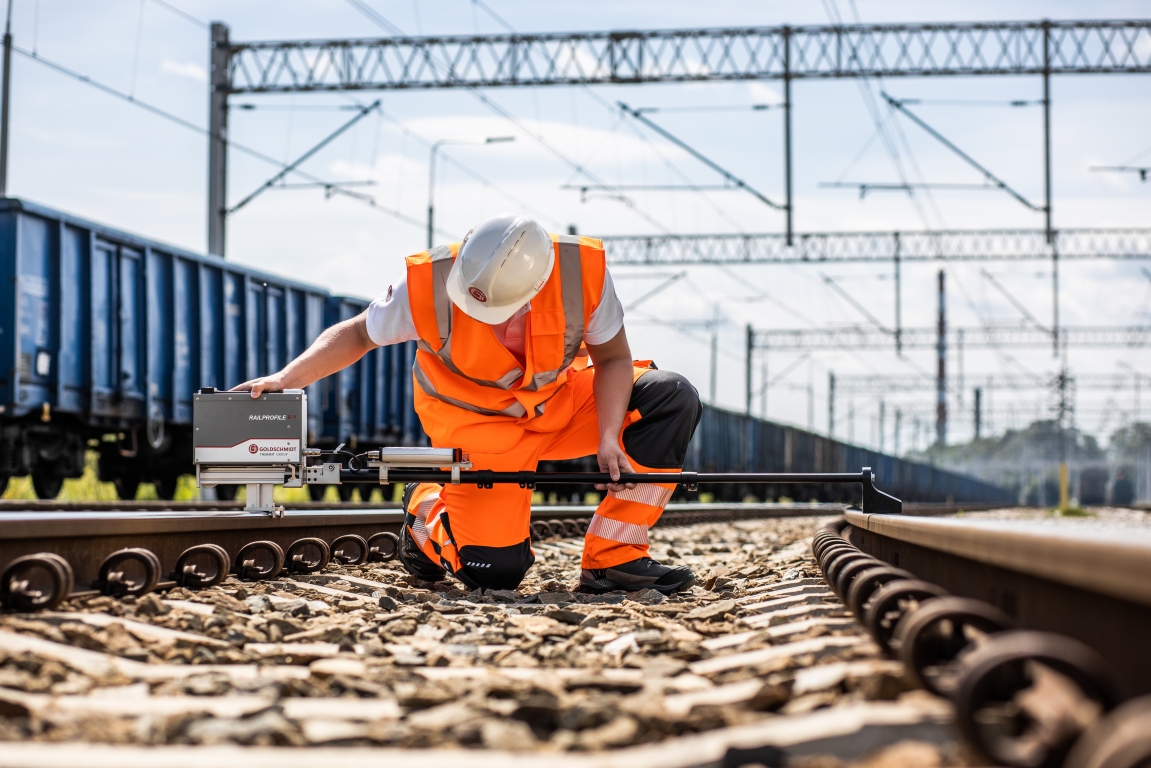

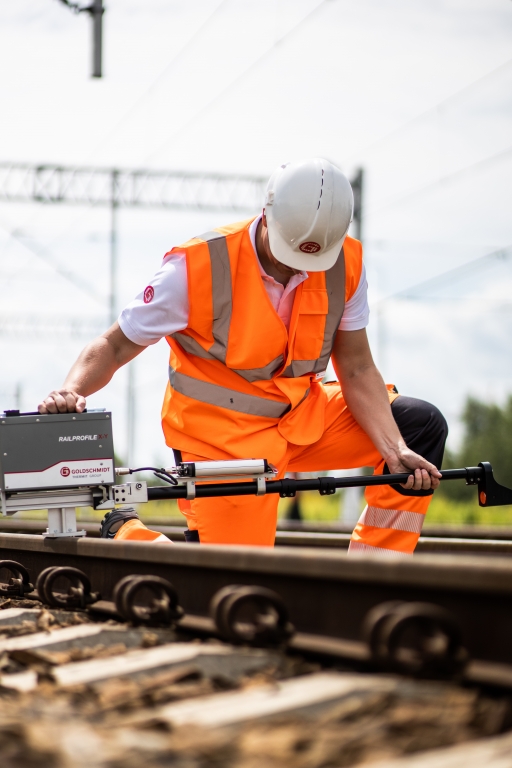

Profilomierz ma szereg zalet użytkowych. Niska masa (około 7 kg) i uchwyt magnetyczny do elementów toru lub rozjazdu pozwalają na jego szybkie usunięcie z toru w przypadku zbliżania się pociągu.


Przekrój przez krzyżownicę rozjazdu w odległości 60 mm od początku dzioba



Przekroje poprzeczne rozjazdu

Zakres dostawy:
  • Railprofile XY / Compact
  • Ładowarka do pulpitu
  • Skrzynia transportowa
  • Oprogramowanie Dari®, 1 licencja
Korzyści:
  • Wbudowany odbiornik GPS zapisuje współrzędne pozycji pomiarowej
  • Łatwa obsługa urządzenia podczas pomiarów
  • Podświetlany wyświetlacz czytelny również przy bezpośrednim oświetleniu słonecznym
  • Niezawodne gromadzenie danych pomiarowych i ich transfer
  • Wyniki pomiaru niezależne od warunków środowiskowych
  • Urządzenie odporne na deszcz i mróz
  • Dedykowane oprogramowanie umożliwiające drukowanie protokołów pomiarowych, archiwizację oraz porównywanie wyników pomiarów
  • Zmierzone profile mogą być eksportowane w postaci plików w formatach RYS, CSV i DXF

Dane Techniczne

Railprofile XY Standard Urządzenie: 240 x 75 x 685 mm
Belka: 165 x 225 x 1910 mm
Masa 7,1 kg
Zakres pomiarowy 110 x 575 mm
Railprofile XY Compact Urządzenie: 240 x 75 x 261 mm
Belka: 150 x 125 x 1 960 mm
Masa 6,4 kg
Zakres pomiarowy 110 x 144 mm
Dokładność odwzorowania profilu ±0,1 mm
Pojemność pamięc 30 000 zmierzonych profili
Czas pracy Do 20 h
Warunki pracy Temperatura: -20 … +45 °C
Wilgotność: 15 ... 85 %, bez kondensacji
Nominalna szerokość toru 1435 mm, inne na życzenie
