TOROMIERZ CYFROWY DO TORU I ROZJAZDÓW: TGS

TOROMIERZ CYFROWY DO TORU I ROZJAZDÓW: TGS

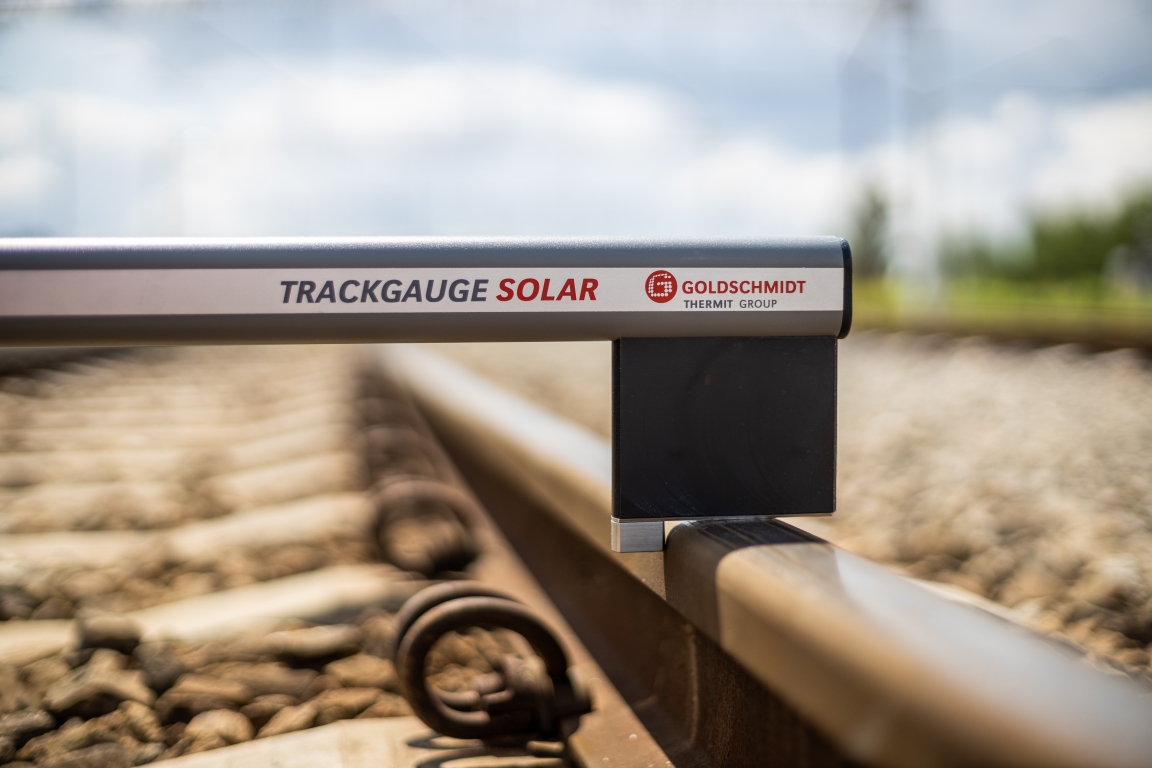

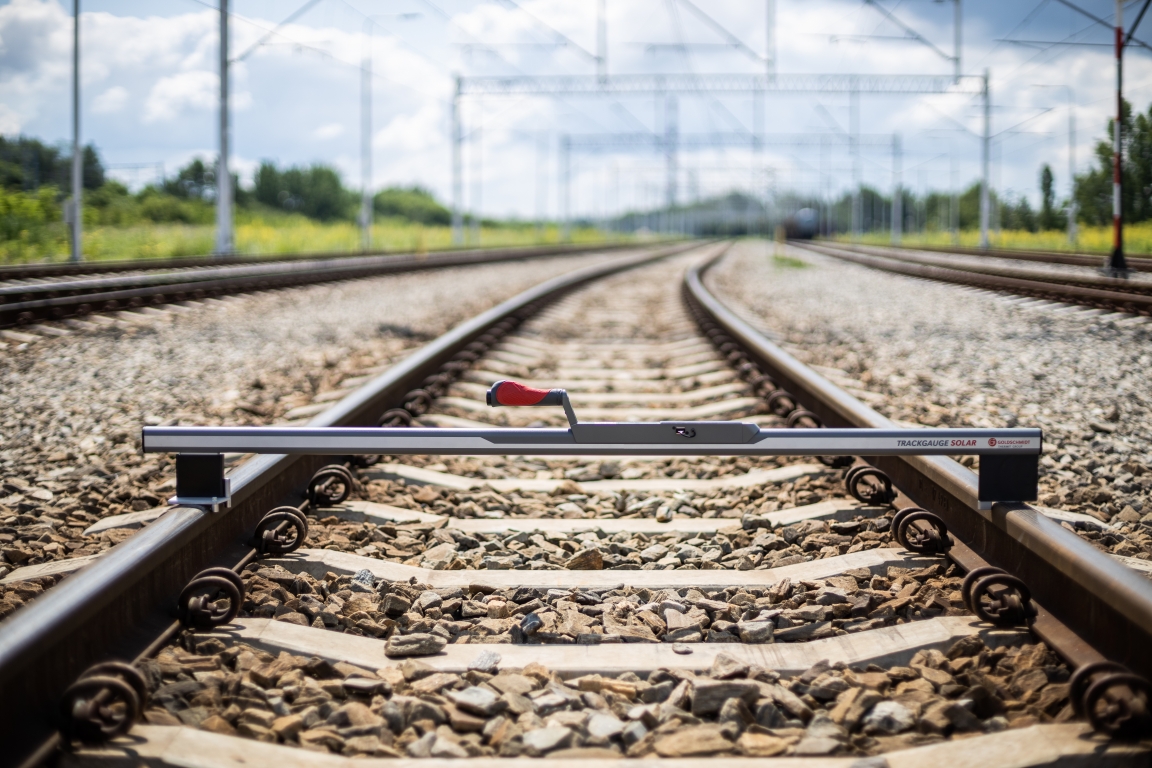

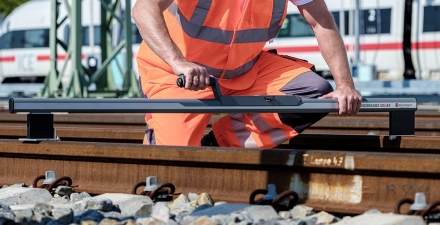

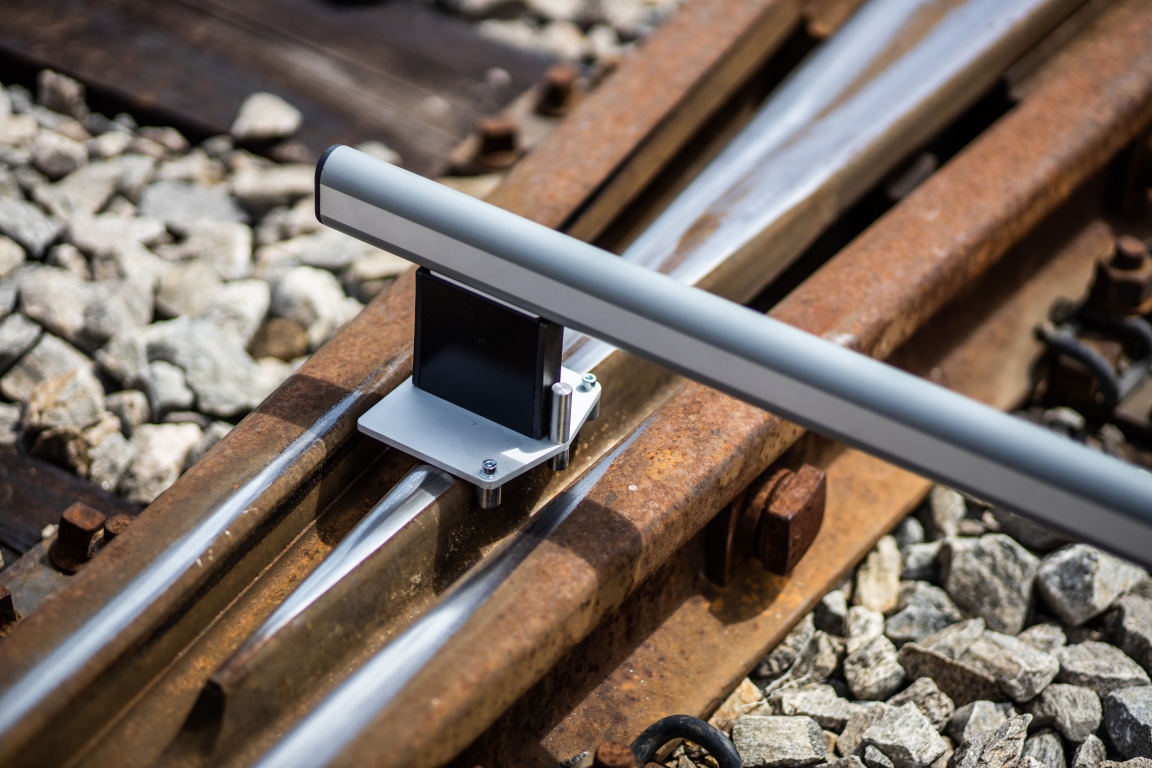

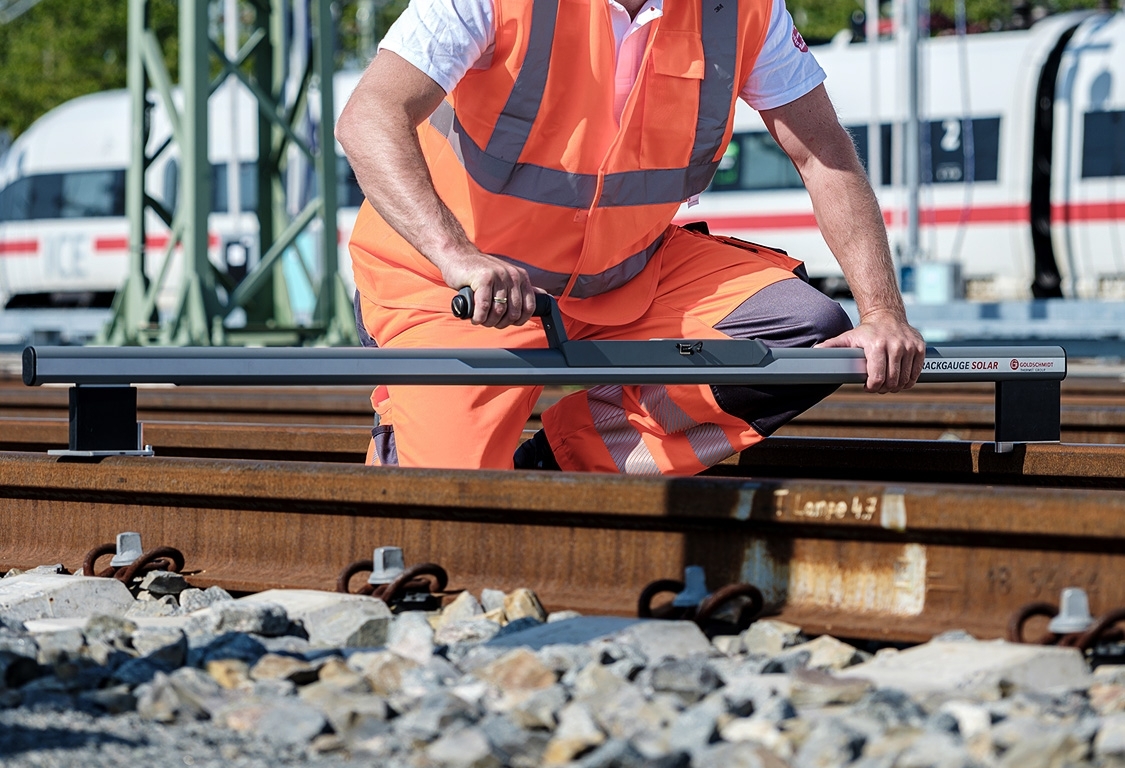

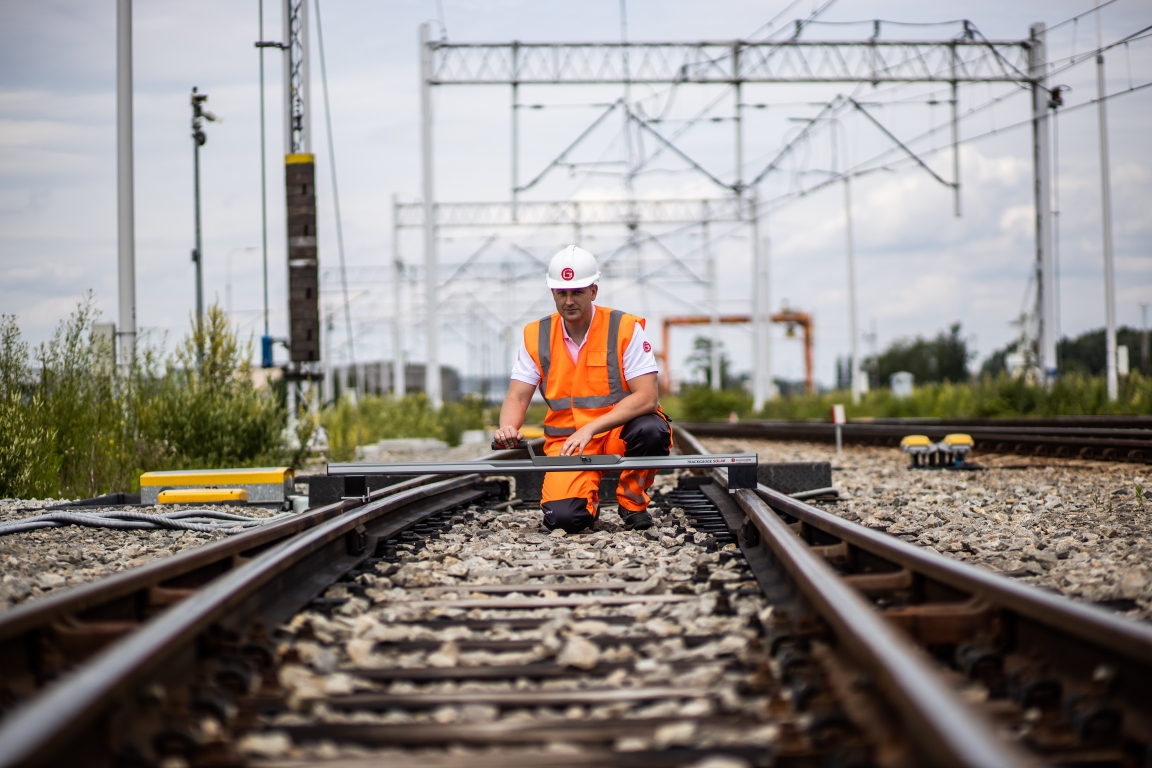

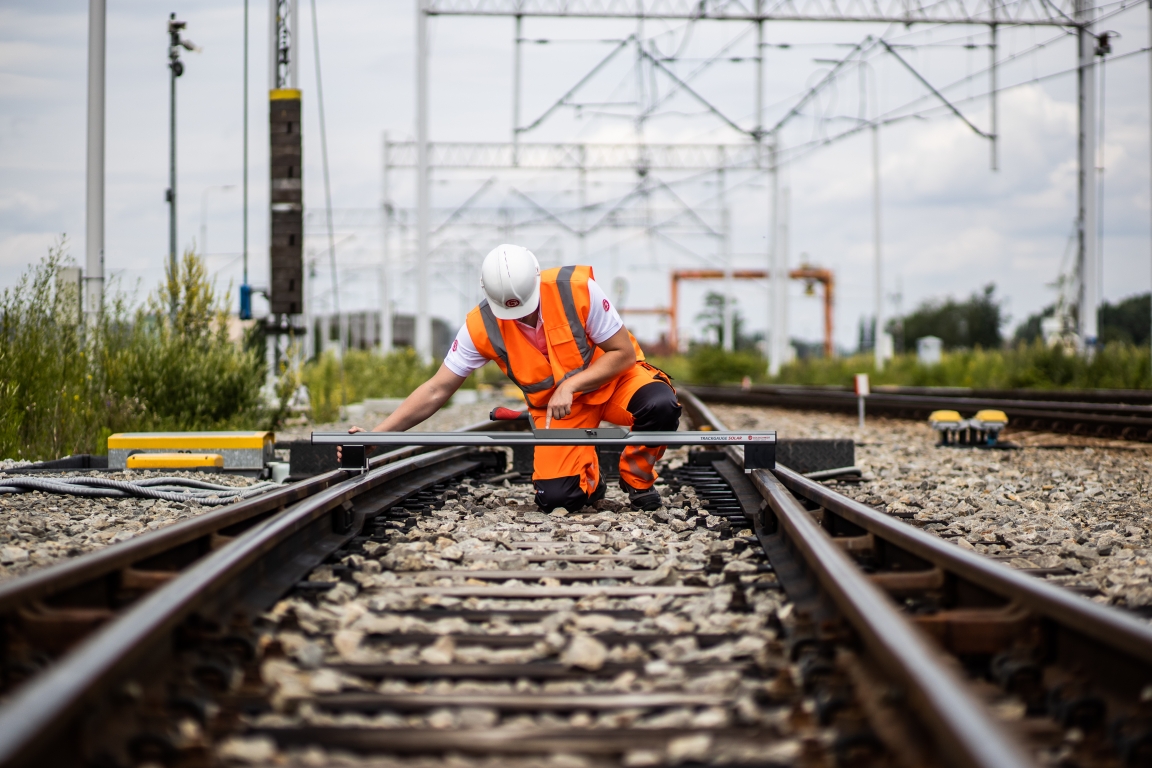

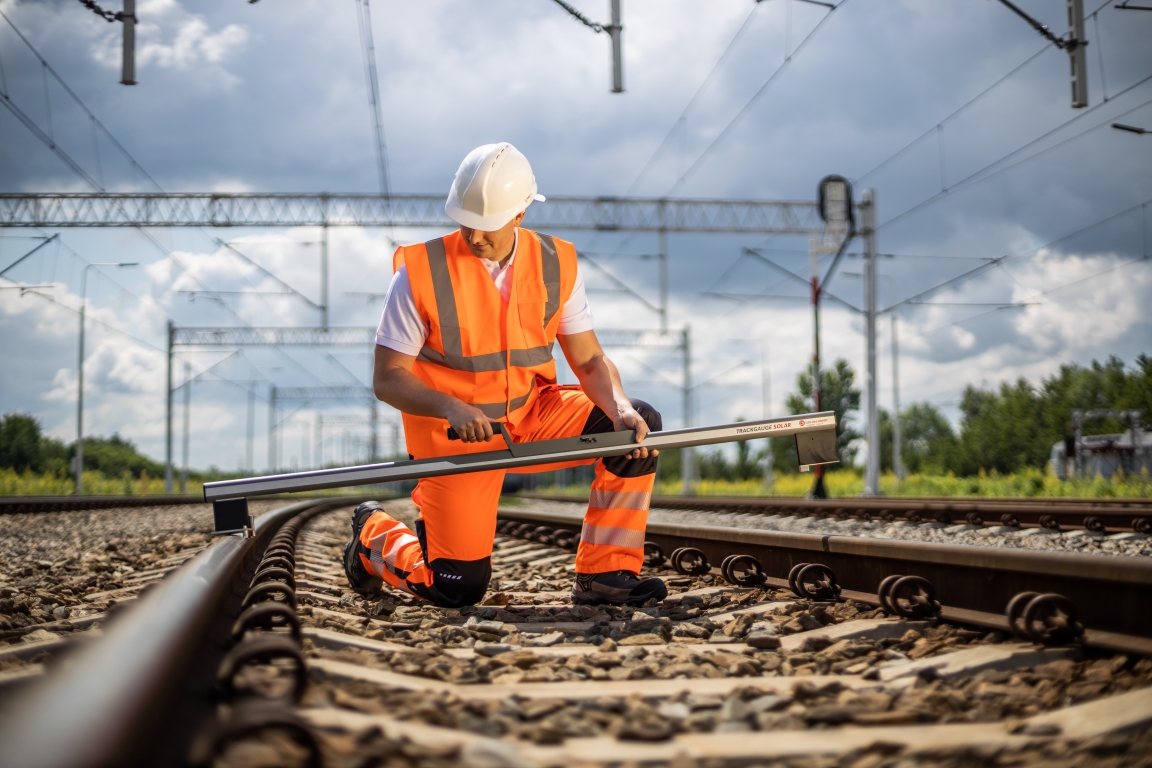

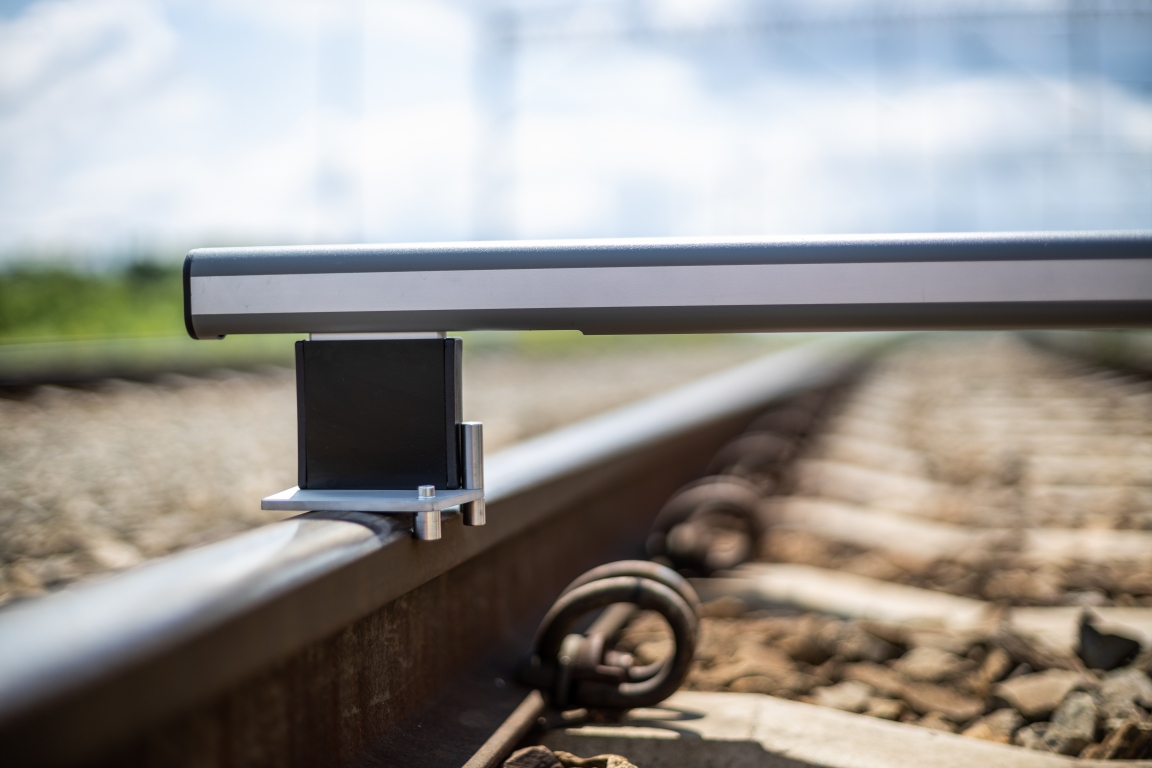

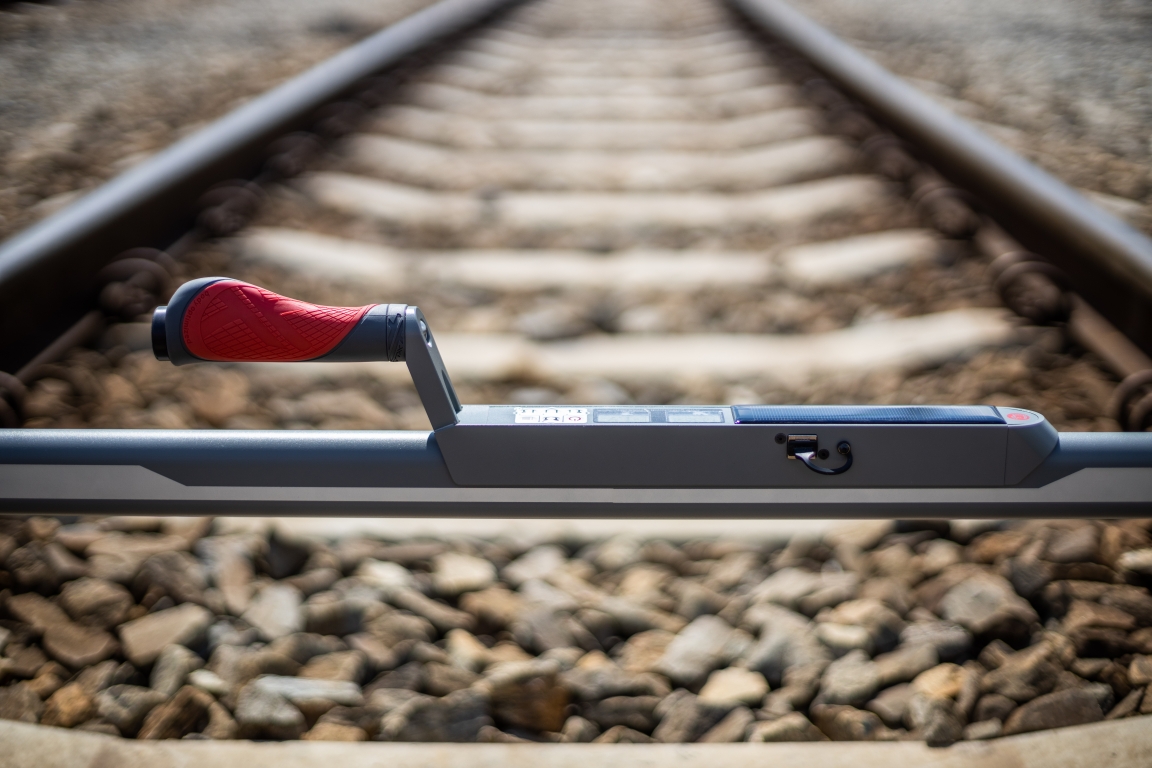

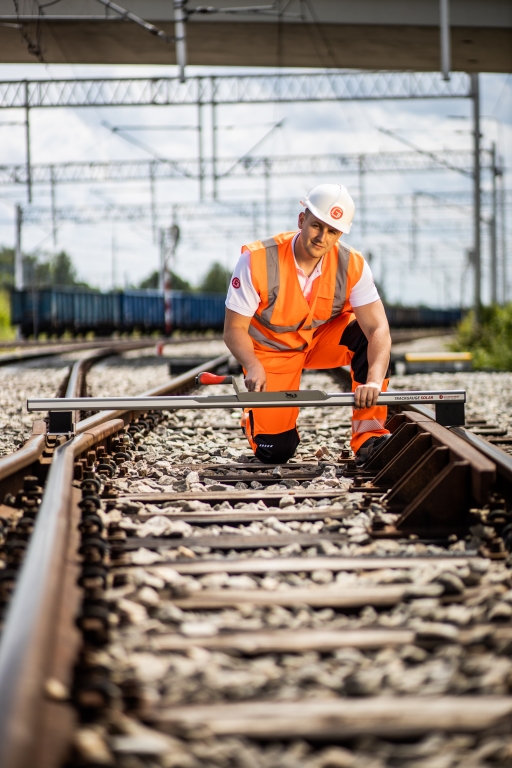

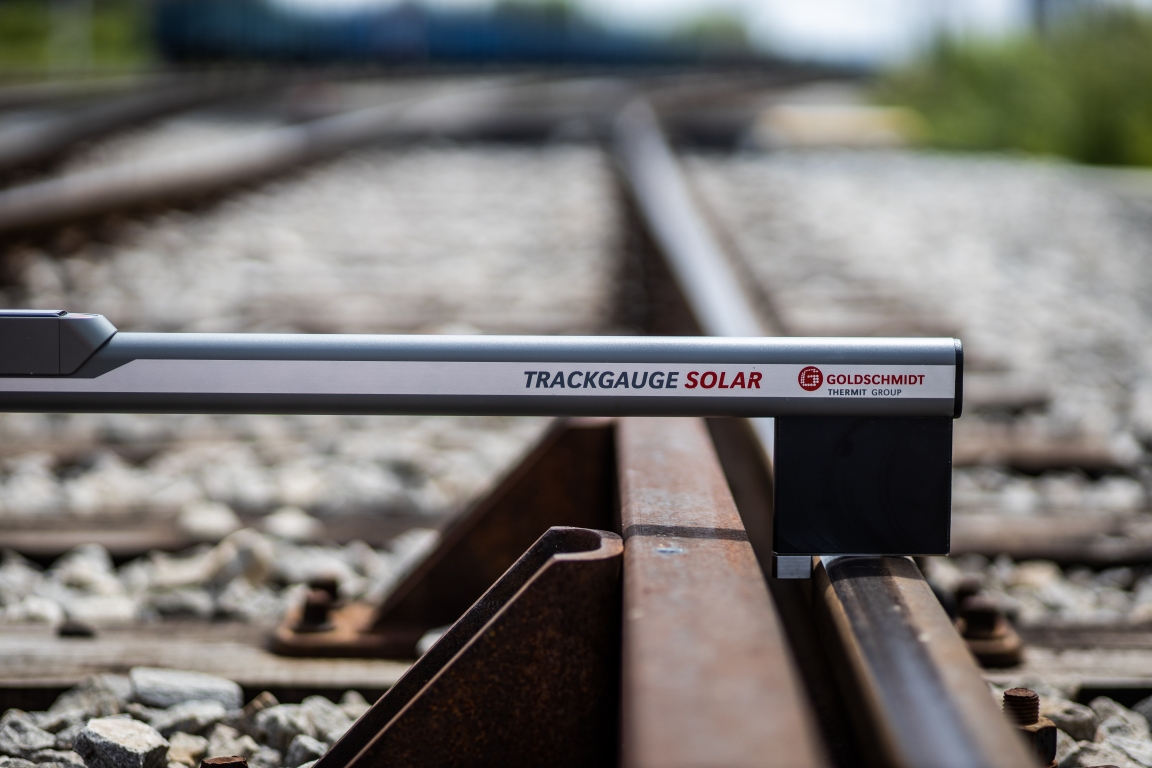

Toromierz cyfrowy TGS jest przeznaczony do pomiarów geometrii torów i rozjazdów. Wartości wszystkich parametrów są wyświetlane w postaci cyfrowej na dużych czytelnych wyświetlaczach. Wbudowana pamięć urządzenia pozwala na rejestrację wykonywanych pomiarów, a następnie skopiowanie danych na komputer PC przy pomocy USB Pendrive.

Toromierz TGS jest lekkim, niezawodnym i łatwym w eksploatacji urządzeniem gwarantującym wyjątkowo wysoką dokładność pomiarów. Toromierz ma układ kompensacji wpływu temperatury. Prosta i odporna na warunki torowe konstrukcja toromierza zapewnia jego długą żywotność i niezawodność.

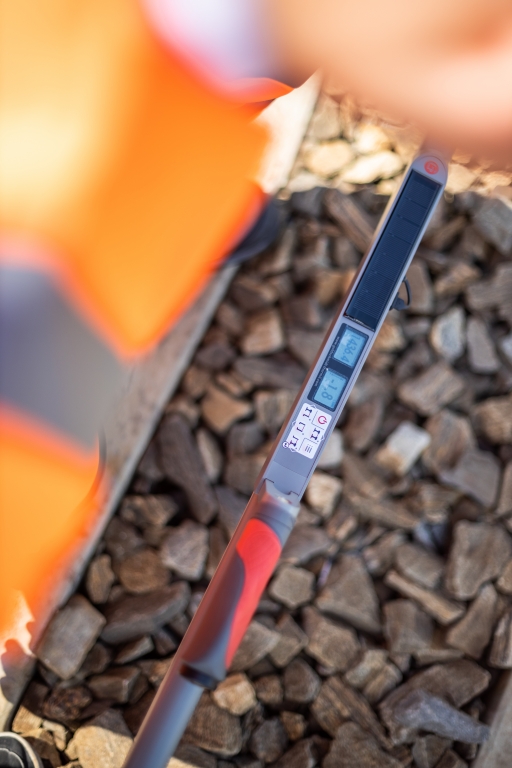

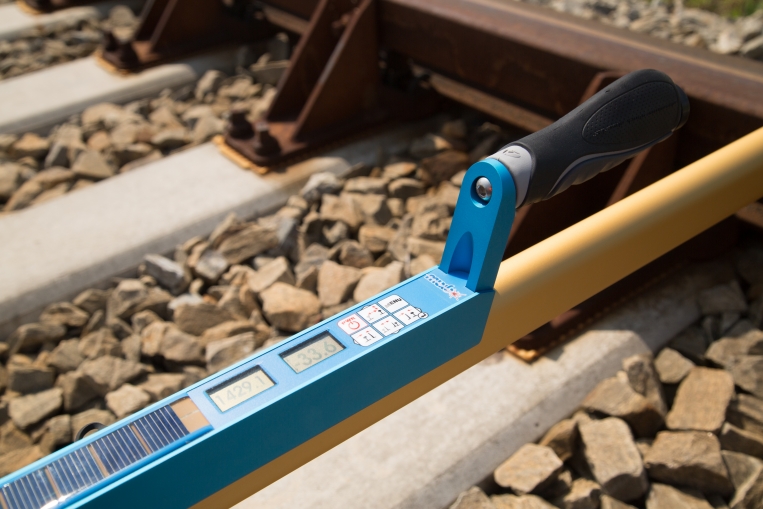

Toromierz wyposażony jest w baterię słoneczną wydłużającą możliwość ciągłej pracy bez ładowania akumulatorów, podświetlany wyświetlacz, czytelny nawet przy bezpośrednim oświetleniu słonecznym.
Opcjonalnie toromierz dostarczany jest z oprogramowaniem GeoTEC System na komputery PC umożliwiającym między innymi: pokazanie wyników w formie wykresów, porównywanie wyników, wydruk protokołów pomiarowych.

Wyniki pomiarów można również uzyskać w postaci tabelarycznej, z zaznaczonymi lokalizacjami, w których wykryto wystąpienie usterek w torze. Dane pomiarowe można eksportować do formatów MS Word, MS Excel i PDF.

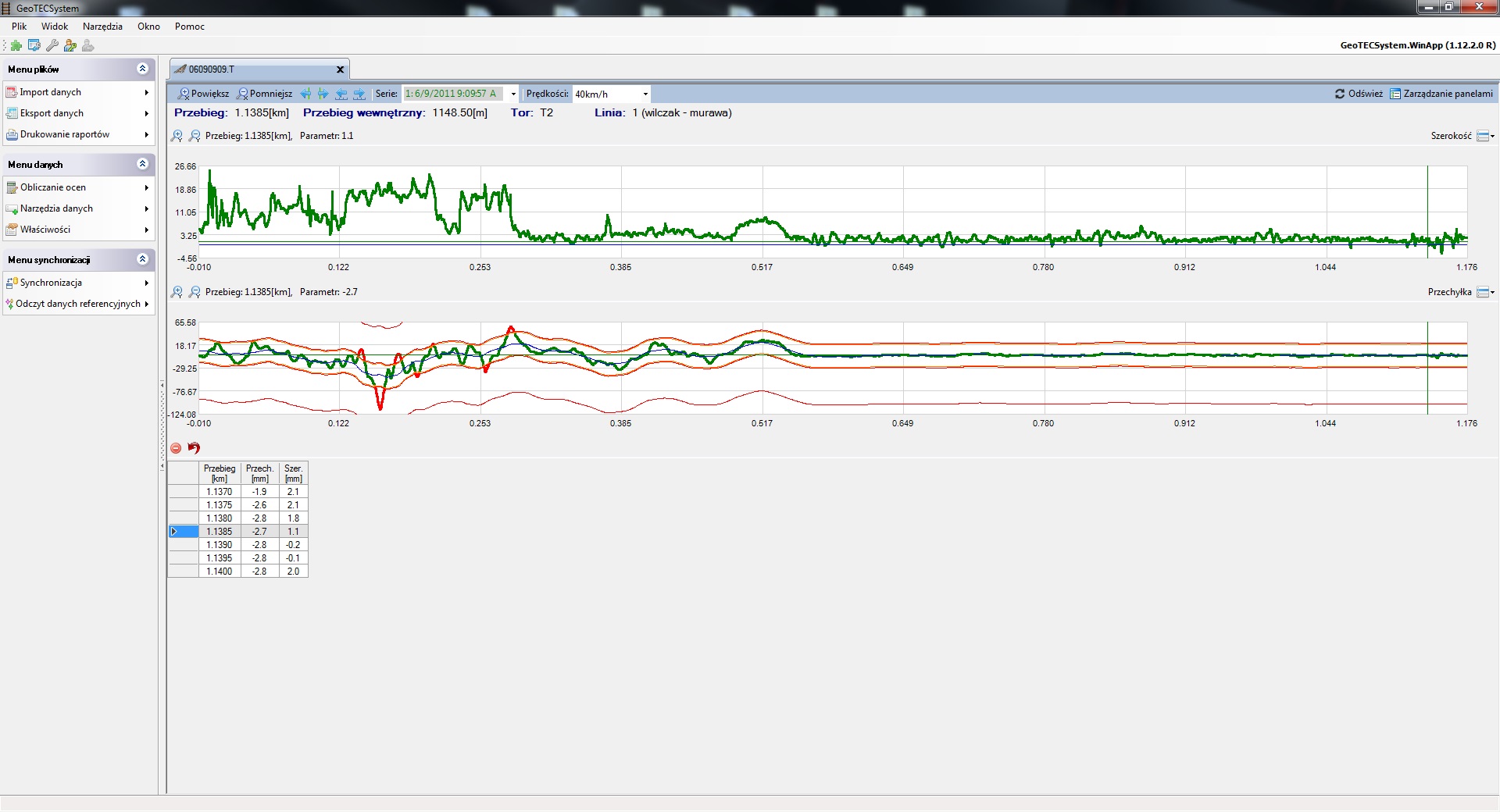

Zrzut ekranu oprogramowania PC do analizy i prezentacji wyników pomiarów dostarczanego wraz z toromierzem

Dane Techniczne

Krok pomiaru Definiowany: 0,5 m; 1,0 m; 5,0 m; 10,0 m
Mierzone parametry Szerokość toru, przechyłka, żłobki
Zakresy Szerokość toru od – 20 do +45 mm szerokości nominalnej
Przechyłka ±250 mm
Żłobki prawe i lewe 26 - 75 mm
Dokładność Szerokość toru od ±0,3 mm
Przechyłka ±0,5 mm
Żłobki ±0,4 mm
Dopuszczalne warunki pracy Temperatura -20 ÷ 45°C
Pojemność pamięci 8000 plików pomiarowych
Masa urządzenia 2,8 kg
Funkcjonalność urządzenia 24 godziny ciągłej pracy
Formaty danych PDF, MS Word, MS Excel, TXT
Dostępność Toromierz jest dostępny dla dowolnej wartości prześwitu toru, np.: 914, 1000, 1067, 1435, 1520, 1524, 1600, 1668, 1676 mm
